Rolluikaandrijving monteren

Leestijd 2 min.
Rolluikaandrijving monteren

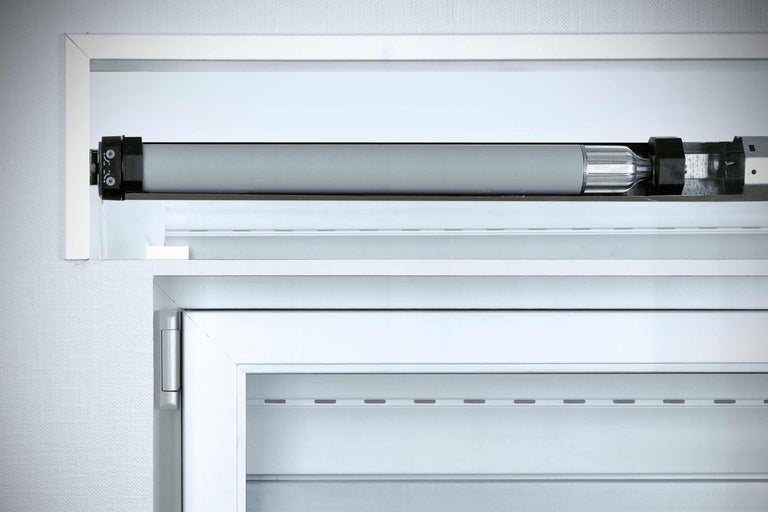

Met een elektrische aandrijving kun je je rolluiken heel comfortabel vanaf je bank bedienen. Wij laten je stap voor stap zien hoe je dit project aanpakt!

Met een elektrische aandrijving kun je je rolluiken heel comfortabel vanaf je bank bedienen. Wij laten je stap voor stap zien hoe je dit project aanpakt!

Dit heb je nodig voor je project

Materialen

Gereedschap

Rolluikaandrijving monteren: stap voor stap

01

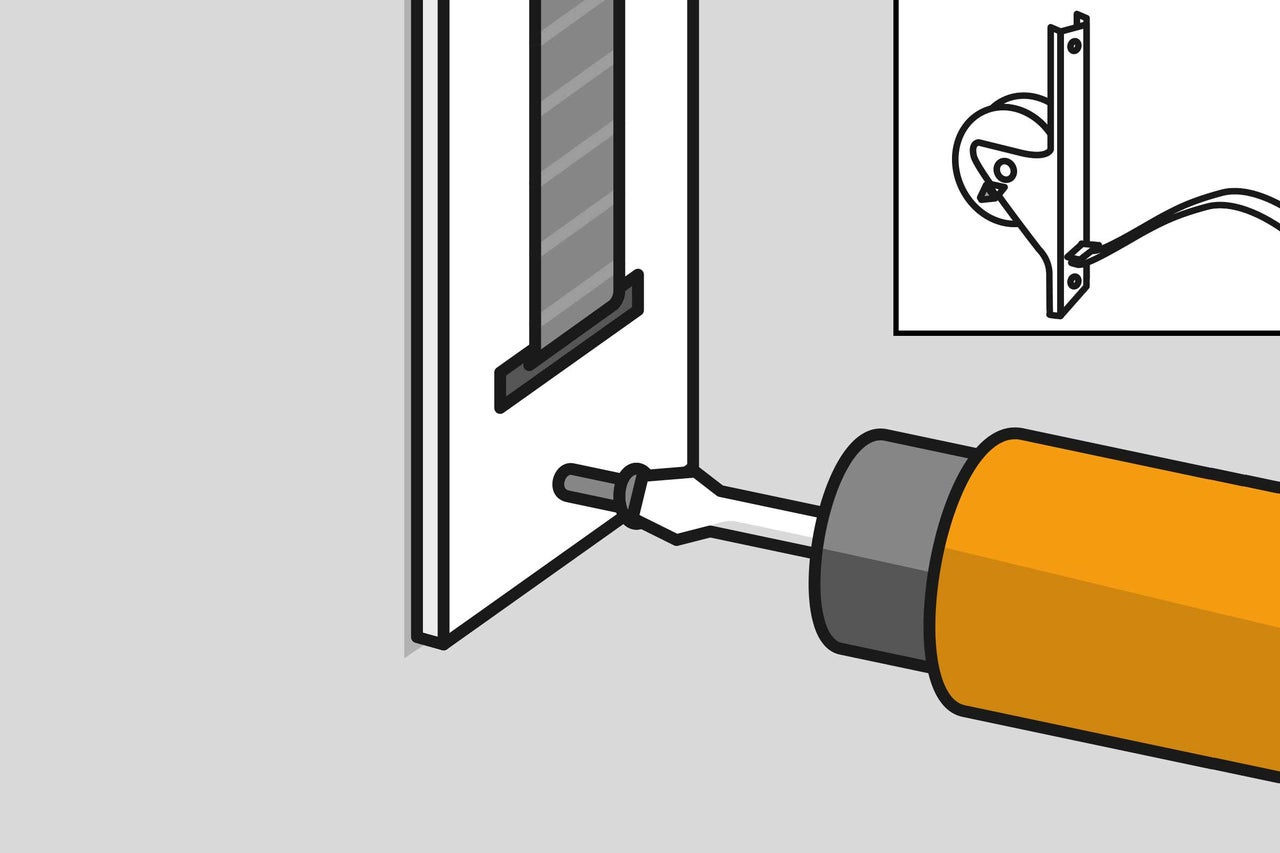

Laat eerst het rolluik helemaal naar beneden. Maak de bandoproller los van de muur en trek de band tot aan de aanslag uit de oproller. Let op: er staat veerspanning op de band! Buig het metalen plaatje naar buiten, zodat de band niet weer opgerold kan worden. Maak nu de band los.

Stap 1 . Rolluikaandrijving monteren . Handleiding . HORNBACH
Stap 1 . Rolluikaandrijving monteren . Handleiding . HORNBACH
02

Open de rolluikkast en maak naargelang het model of de band los of haak de montageveer uit het rolluik.

Stap 2 . Rolluikaandrijving monteren . Handleiding . HORNBACH
Stap 2 . Rolluikaandrijving monteren . Handleiding . HORNBACH
03

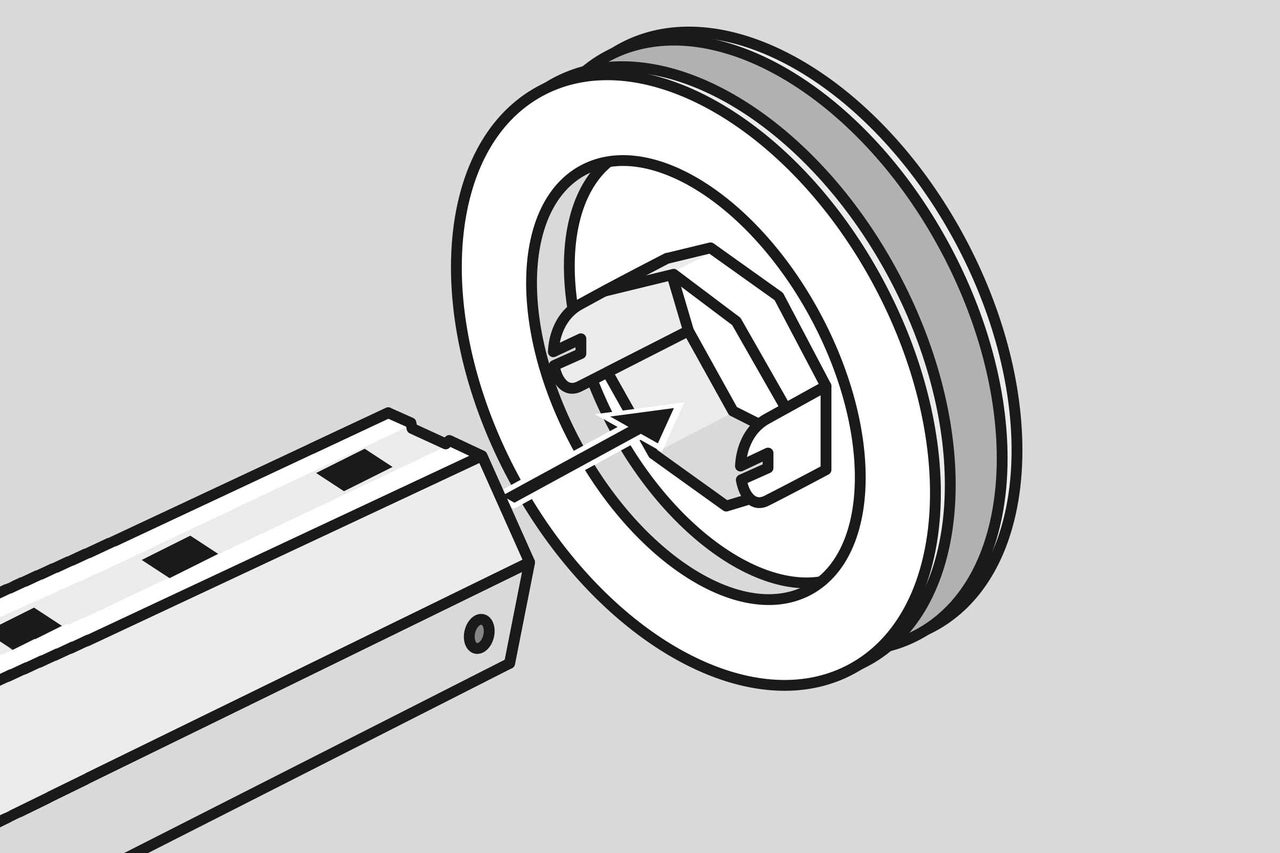

Til de wikkelas eruit en neem vervolgens de geleideschijf met de rolluikband eraf.

Stap 3 . Rolluikaandrijving monteren . Handleiding . HORNBACH
Stap 3 . Rolluikaandrijving monteren . Handleiding . HORNBACH
04

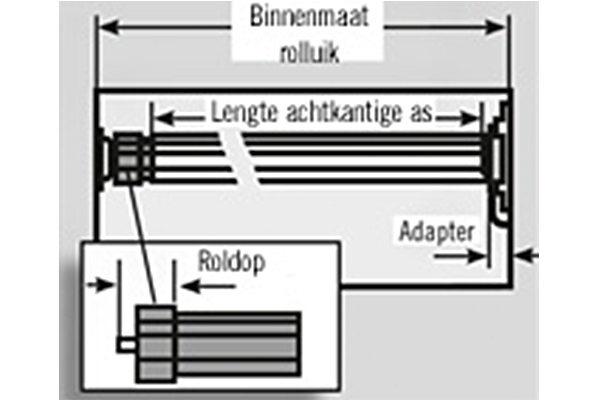

Nu moet de achtkantige as tot de benodigde lengte worden ingekort, binnenmaat minus lengte adapter minus lengte roldop. Vervolgens ontbraam je de snijranden aan de binnen- en buitenkant met een vijl.

Rolluikaandrijving monteren | stap 4 | HORNBACH
Rolluikaandrijving monteren | stap 4 | HORNBACH
05

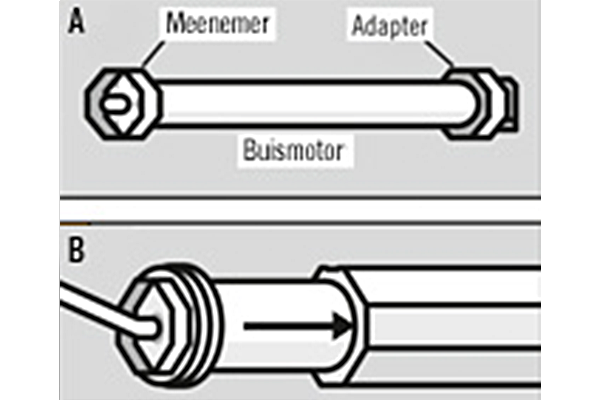

A: De rolluikaandrijving bestaat uit een buismotor, meenemer en adapter. B: Schuif nu voorzichtig de buismotor met de meenemer eerst in de achtkantige as, sla hem er in geen geval in! Druk daarna de as volledig op de adapter.

Rolluikaandrijving monteren | stap 5 | HORNBACH
Rolluikaandrijving monteren | stap 5 | HORNBACH
06

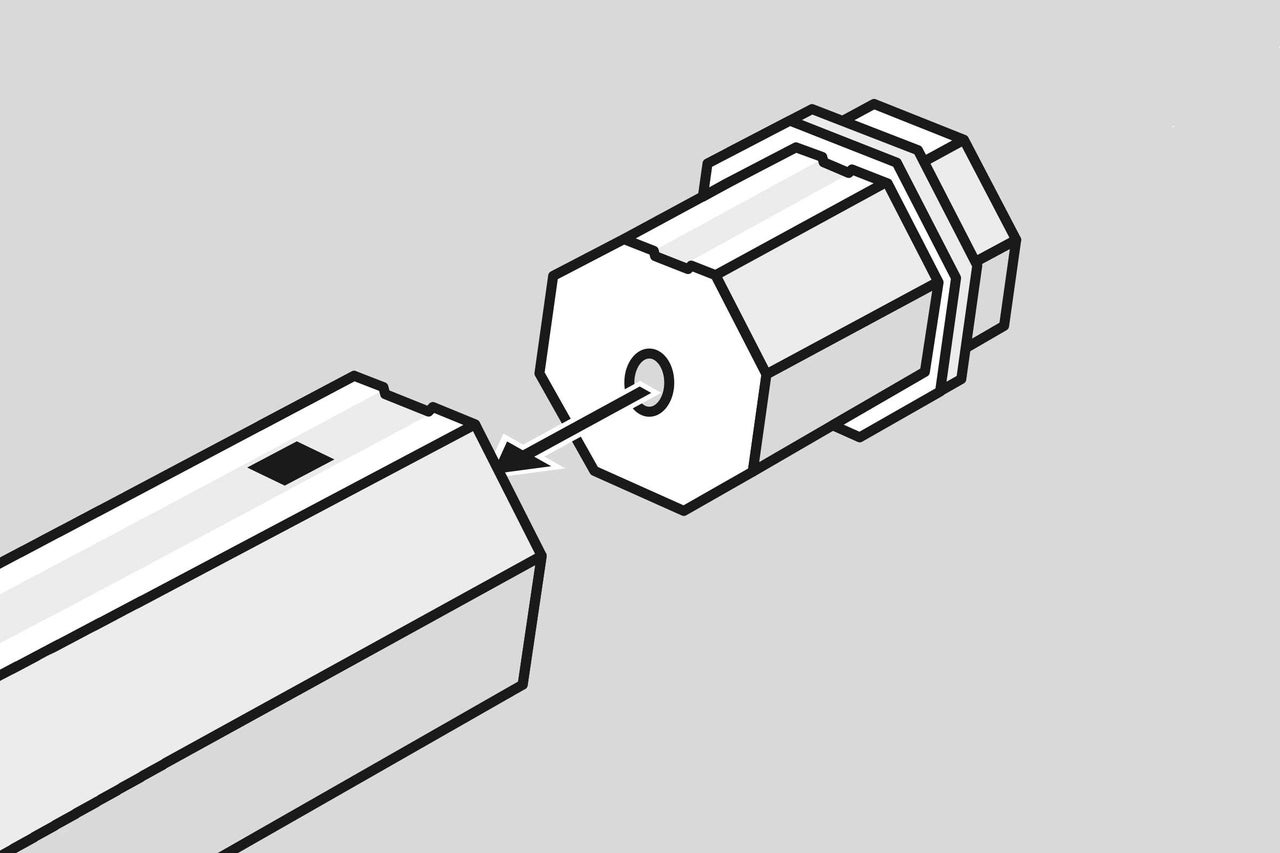

Schuif nu de roldop in het uiteinde van de achtkantige as. Dan de buismotor met adapter in het aandrijflager zetten en borgen. Aan de andere kant de roldop met de kogellager in het tegenlager hangen. Door verschuiven van de roldop, maximaal 1/3 van de lengte van de dop, kunnen onnauwkeurigheden in de afmetingen worden gecorrigeerd. Daarna de roldop met een schroef vastzetten. Nu het rolluik weer aan de achtkantige as bevestigen. Let op: laat de elektrische aansluiting uitsluitend door een bevoegd elektricien uitvoeren!

Stap 6 . Rolluikaandrijving monteren . Handleiding . HORNBACH
Stap 6 . Rolluikaandrijving monteren . Handleiding . HORNBACH
