Bandoproller monteren

Leestijd 4 min.
Bandoproller monteren

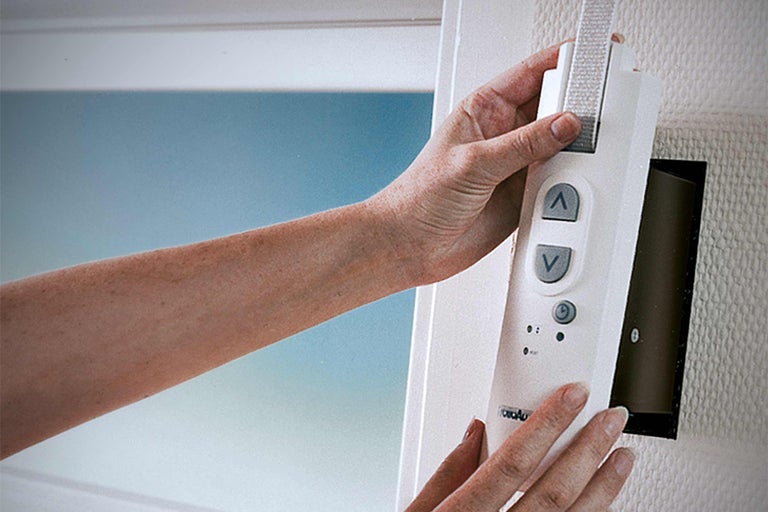

Wij laten je zien hoe je een elektrische bandoproller voor rolluiken kunt monteren. Heel eenvoudig geïnstalleerd of te vervangen en je kunt genieten van het gemak van een elektrische bandhaspel. Met onze stap voor stap-handleiding kun je zo direct aan de slag!

Wij laten je zien hoe je een elektrische bandoproller voor rolluiken kunt monteren. Heel eenvoudig geïnstalleerd of te vervangen en je kunt genieten van het gemak van een elektrische bandhaspel. Met onze handleiding kun je zo direct aan de slag!

Dit heb je nodig voor je project

Materialen

Bandoproller monteren: stap voor stap

01

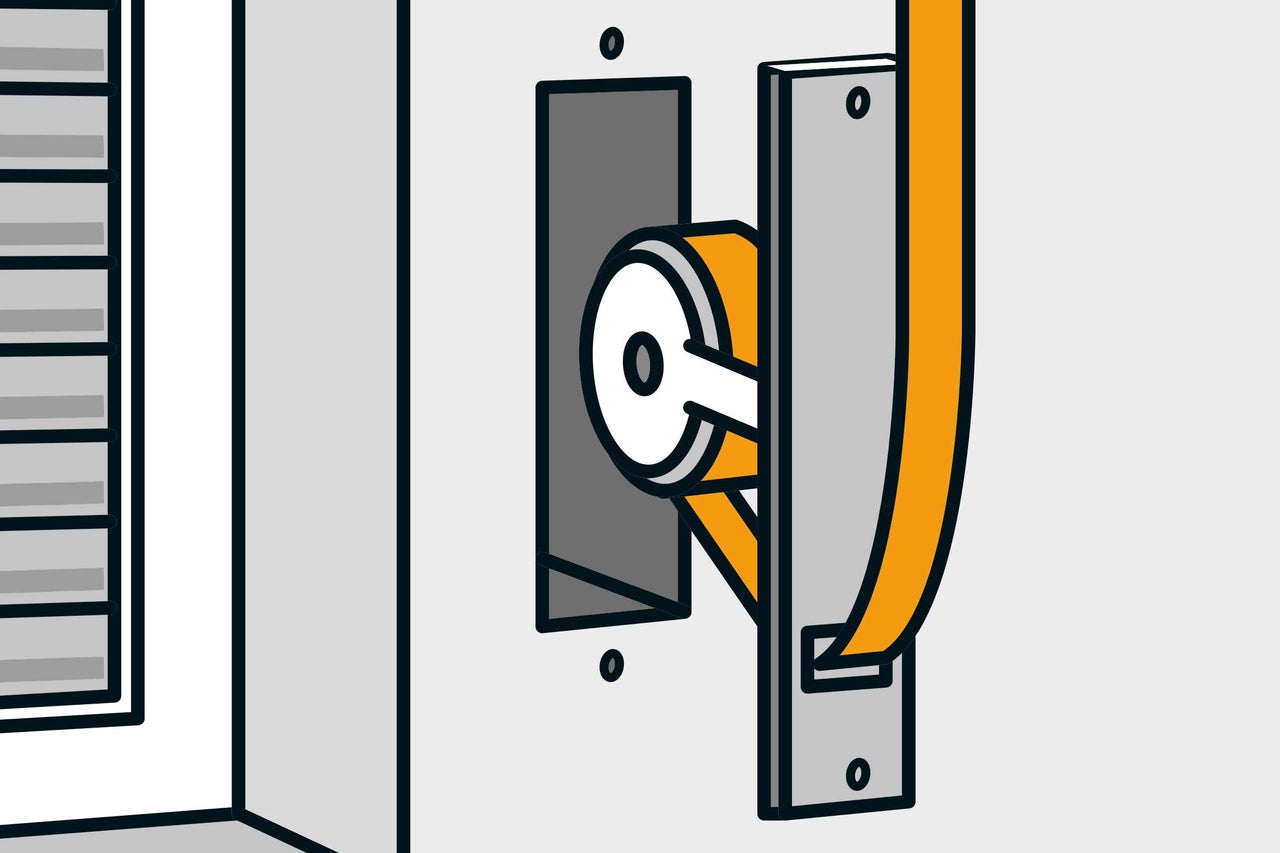

Vóór de montage van een elektrische bandoproller moet je de oude verwijderen. Laat het rolluik helemaal naar beneden, zodat hij geheel gesloten is. Maak de schroefverbindingen van de afdekplaat van de oude band los.

Stap 1 . Bandoproller monteren . Handleiding . HORNBACH
Stap 1 . Bandoproller monteren . Handleiding . HORNBACH
02

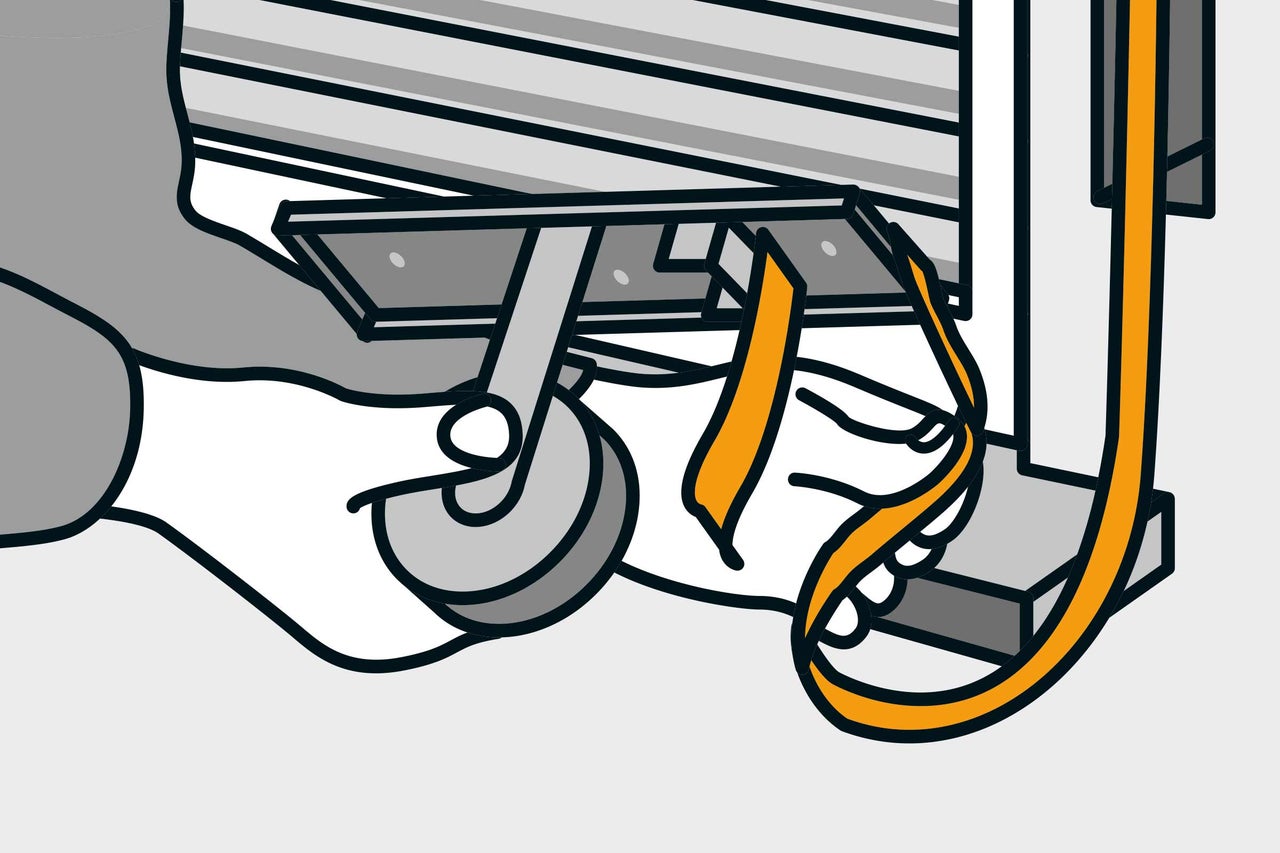

Neem de bandoproller uit de wandopening, wikkel de band af en maak hem los van de haspel.

Stap 2 . Bandoproller monteren . Handleiding . HORNBACH
Stap 2 . Bandoproller monteren . Handleiding . HORNBACH
03

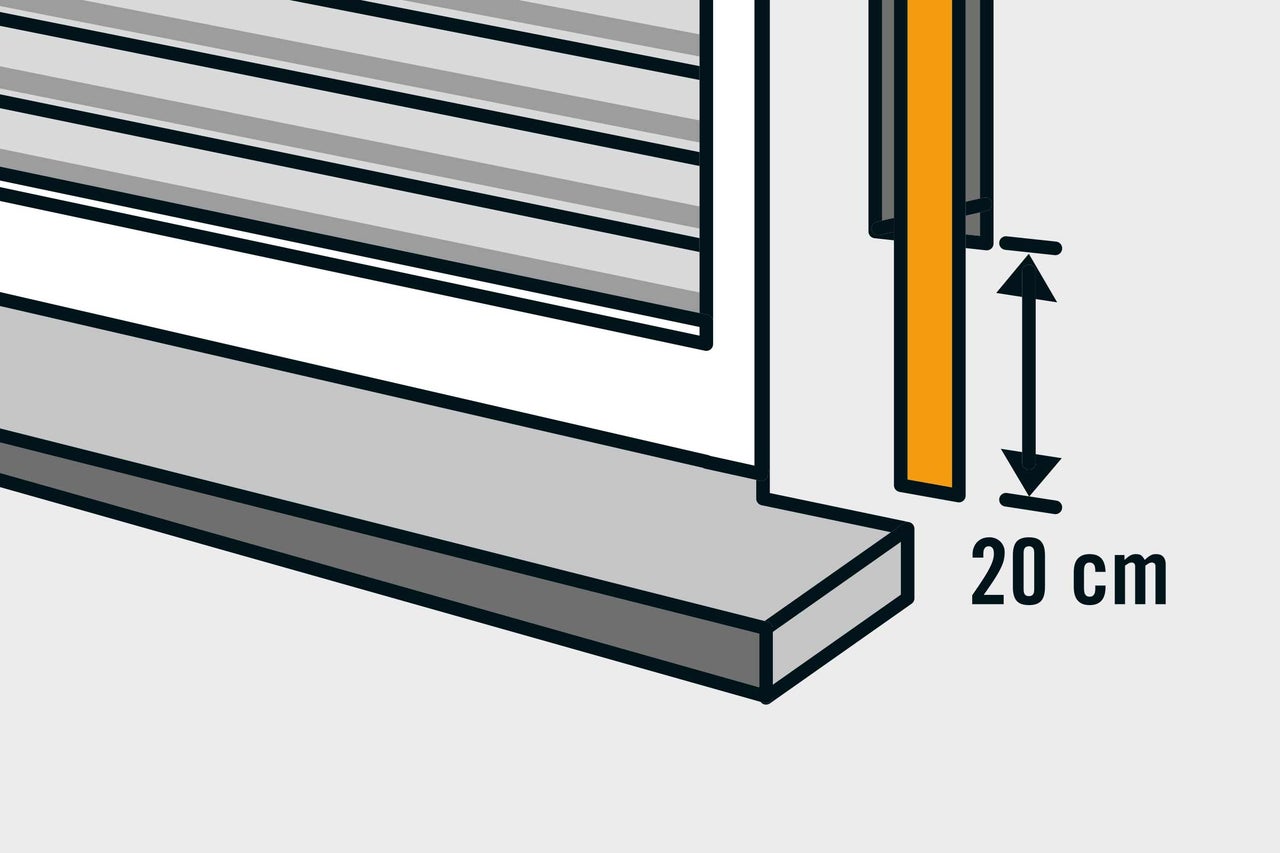

Wanneer je voor het eerst een elektrische bandoproller gaat monteren, kun je de eerste twee stappen overslaan. Span nu de band over de wandopening en snijd hem 20 cm onder de wandopening af. Sla het uiteinde van de band 2 cm om en snij in het midden van de band een korte sleuf. Zo kun je later de band in de haak van de oproller vasthaken.

Stap 3 . Bandoproller monteren . Handleiding . HORNBACH
Stap 3 . Bandoproller monteren . Handleiding . HORNBACH
04

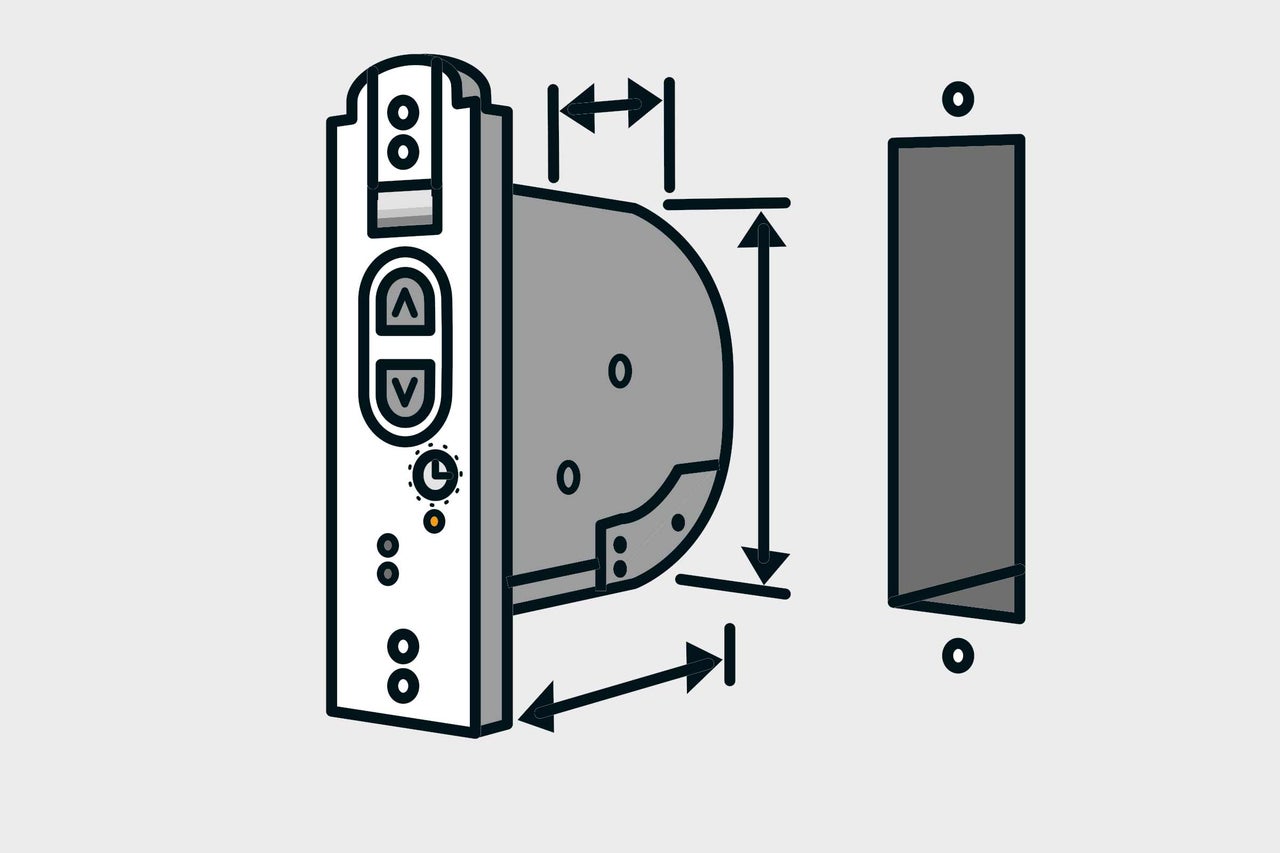

Controleer of de wandopening groot genoeg is voor het monteren van de nieuwe bandhaspel. Deze mag namelijk niet tegen de muur liggen, omdat dit zo geluid veroorzaakt.

Stap 4 . Bandoproller monteren . Handleiding . HORNBACH
Stap 4 . Bandoproller monteren . Handleiding . HORNBACH
05

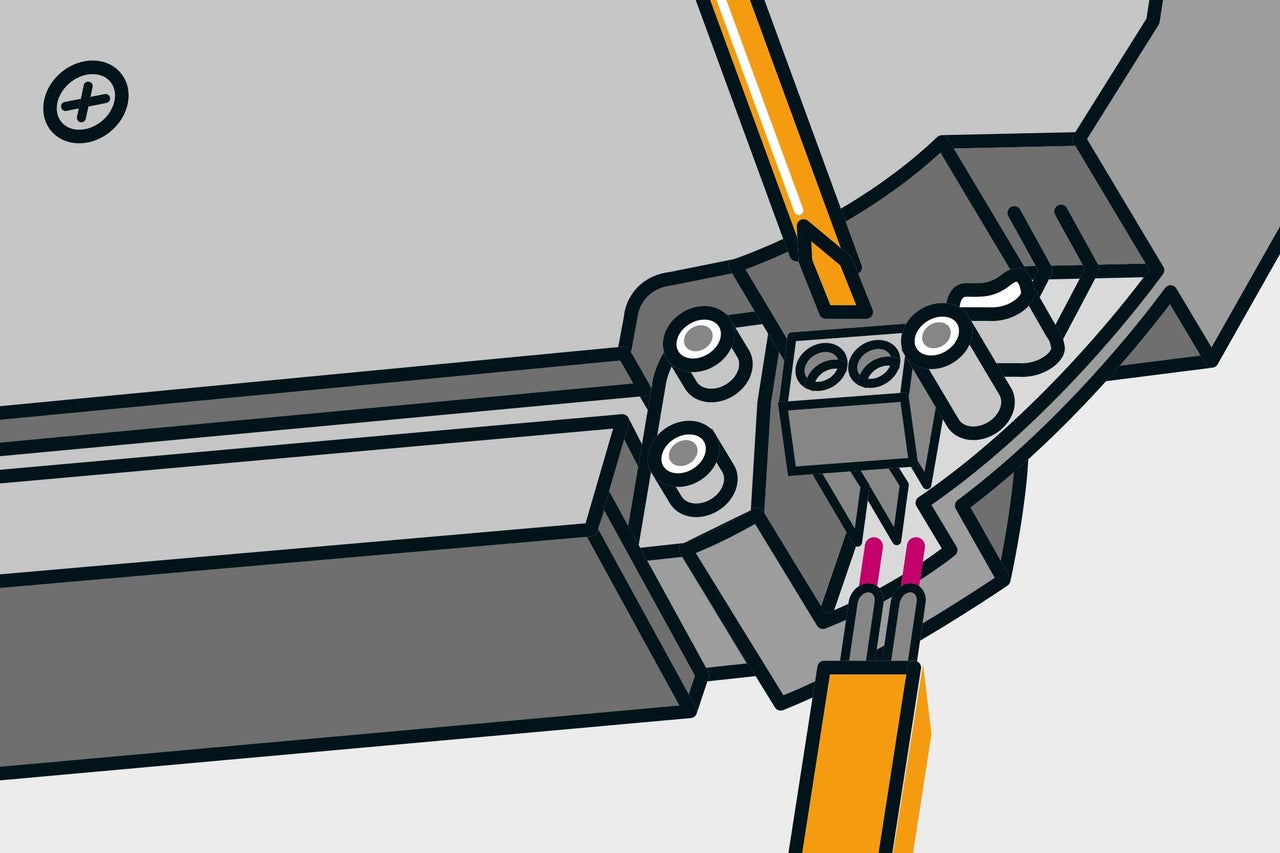

Sluit de aandrijving van het rolluik in spanningvrije toestand aan. Gebruik het door de fabrikant voorgeschreven type kabel. Tip: de elektrische aansluiting van de aandrijving van het rolluik mag alleen door een erkend elektricien gedaan worden.

Stap 5. Bandoproller monteren . Handleiding . HORNBACH
Stap 5. Bandoproller monteren . Handleiding . HORNBACH
06

Leg de kabel in de kabelgoot van de behuizing, zodat de kabel tijdens het monteren niet beschadigt.

Stap 6 . Bandoproller monteren . Handleiding . HORNBACH
Stap 6 . Bandoproller monteren . Handleiding . HORNBACH
07

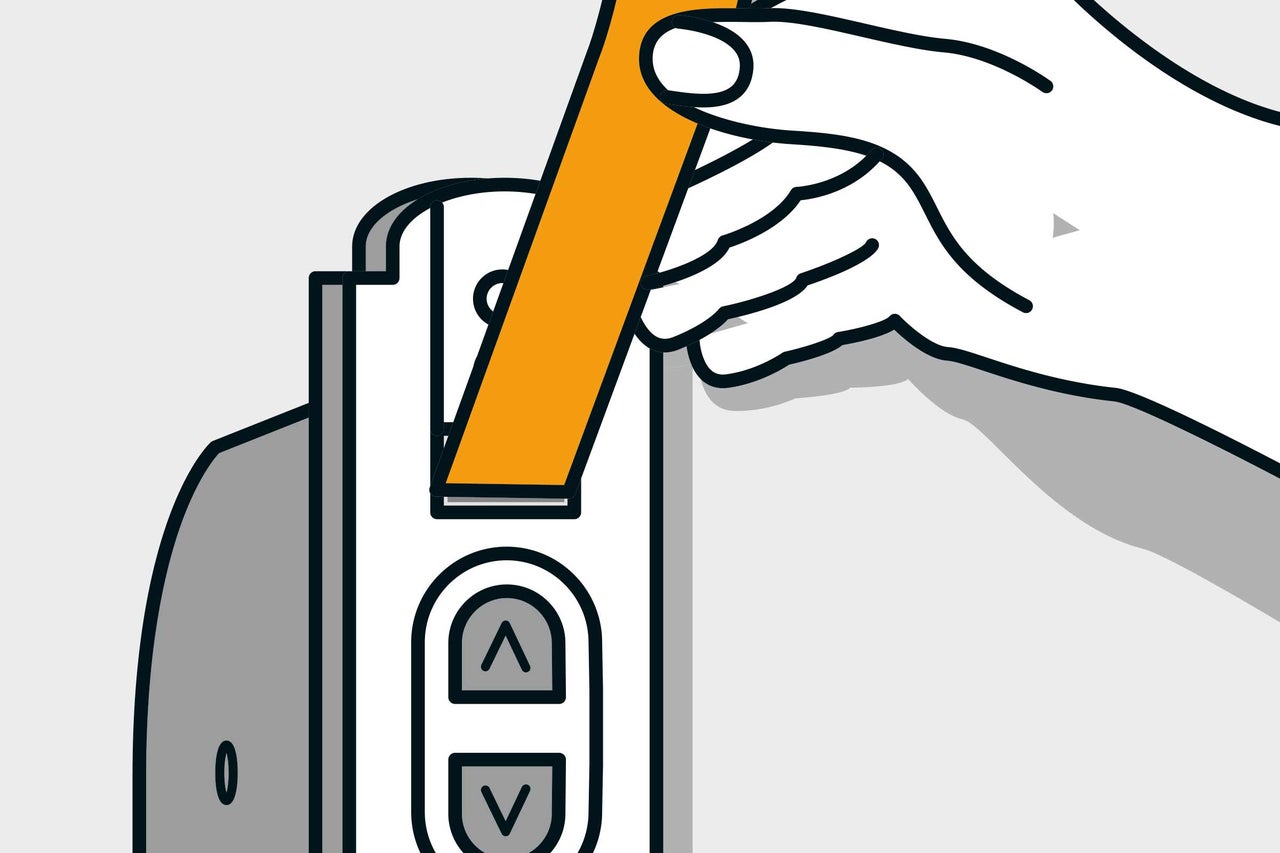

Breng tot slot de trekontlasting aan. De band kun je nu in de behuizing van de bandoproller voeren.

Stap 7 . Bandoproller monteren . Handleiding . HORNBACH
Stap 7 . Bandoproller monteren . Handleiding . HORNBACH
08

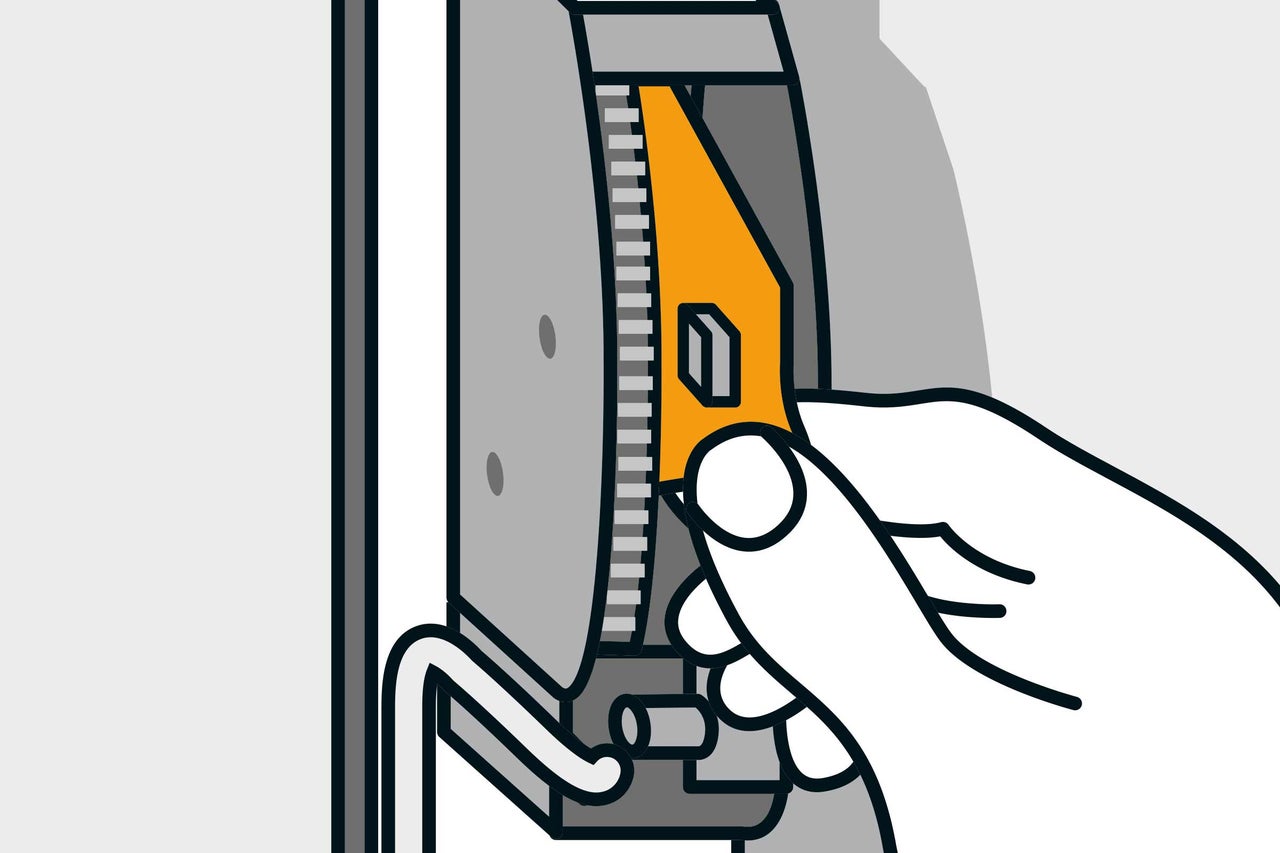

Leg de band van bovenaf over de bandoproller en haak hem vast aan de bevestigingshaak. Schuif vervolgens de aandrijving van het rolluik in de wandopening en schroef deze zo vast, dat hij precies in de opening zit.

Stap 8 . Bandoproller monteren . Handleiding . HORNBACH
Stap 8 . Bandoproller monteren . Handleiding . HORNBACH
09

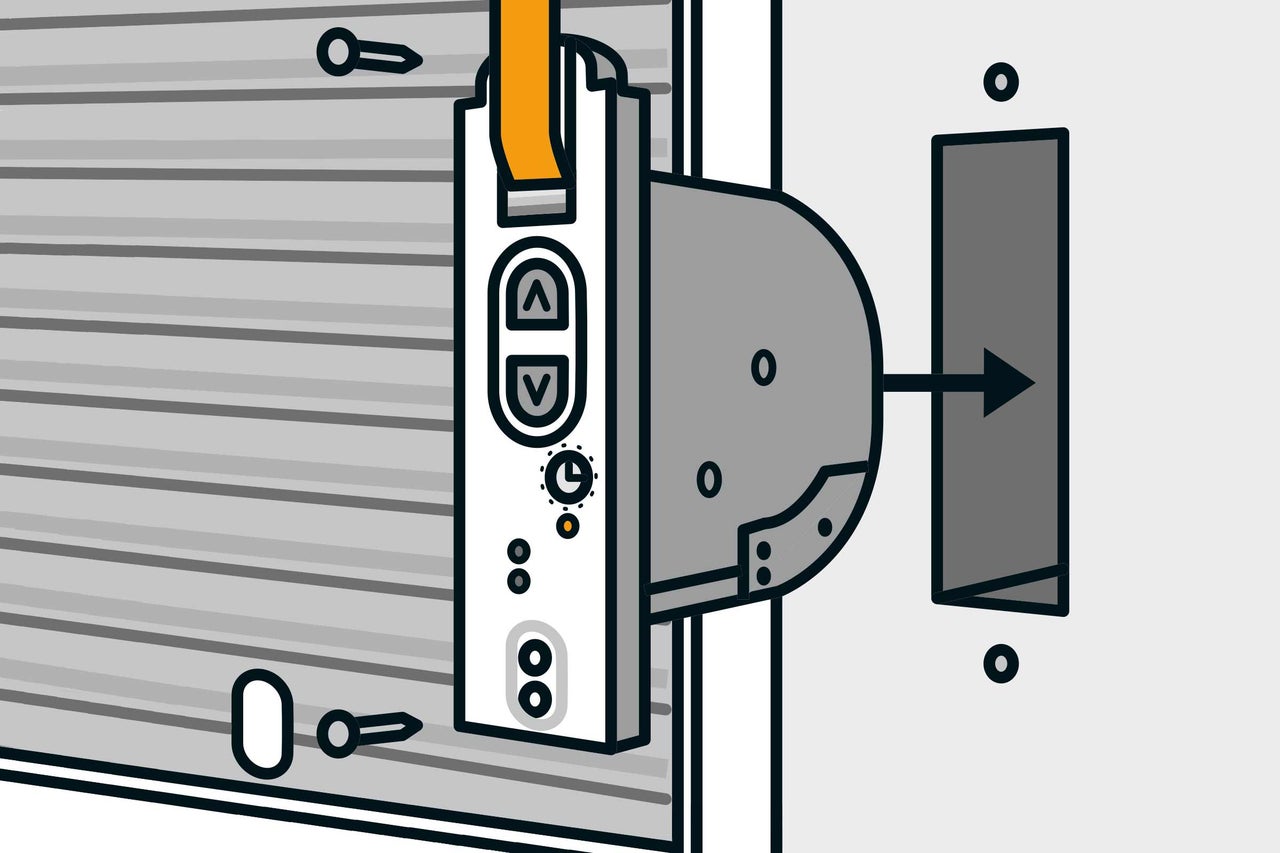

De voedingskabel moet daarbij correct in de kabelgoot liggen, zodat hij bij het vastschroeven niet beschadigt. Tot slot moet je de meegeleverde afdekdop in de onderste schroefopening drukken. Na de montage kun je de kabel op het voedingsnet aansluiten.

Stap 9 . Bandoproller monteren . Handleiding . HORNBACH
Stap 9 . Bandoproller monteren . Handleiding . HORNBACH
10

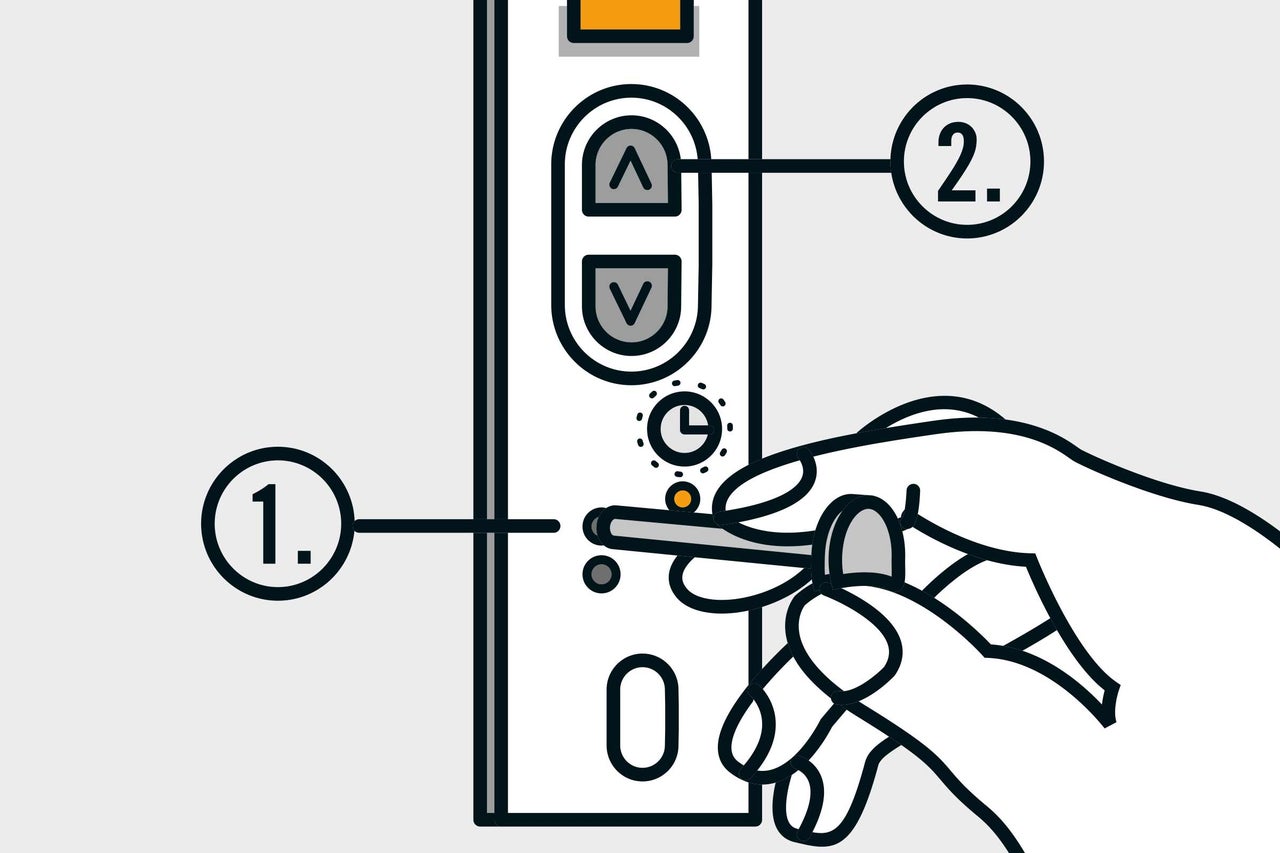

Om ervoor te zorgen dat het rolluik boven en beneden op de juiste plaatst stopt, moet je eerst de beide eindaanslagen instellen. Dit moet je altijd doen, anders kunnen er storingen optreden. Om de bovenste eindaanslag in te stellen, kies je de eerste insteltoets (1), met een dunne stift kun je deze indrukken en vasthouden. Vervolgens de omhoog-toets (2) kort indrukken. Het rolluik gaat nu omhoog. Wanneer het rolluik de gewenste positie voor de bovenste eindaanslag heeft bereikt, laat je de insteltoets onmiddelijk los. De motor stopt en de bovenste eindaanslag is ingesteld.

Stap 10 . Bandoproller monteren . Handleiding . HORNBACH
Stap 10 . Bandoproller monteren . Handleiding . HORNBACH
11

Om de onderste eindaanslag in te stellen, kies je de eerste insteltoets (1), met een dunne stift kun je deze indrukken en vasthouden. Vervolgens de omlaag-toets (2) kort indrukken. Het rolluik gaat nu omlaag. Wanneer het rolluik de gewenste positie voor de onderste eindaanslag heeft bereikt, laat je de insteltoets onmiddelijk los. De motoer stopt en de onderste eindaanslag is ingesteld.

Stap 11 . Bandoproller monteren . Handleiding . HORNBACH
Stap 11 . Bandoproller monteren . Handleiding . HORNBACH
12

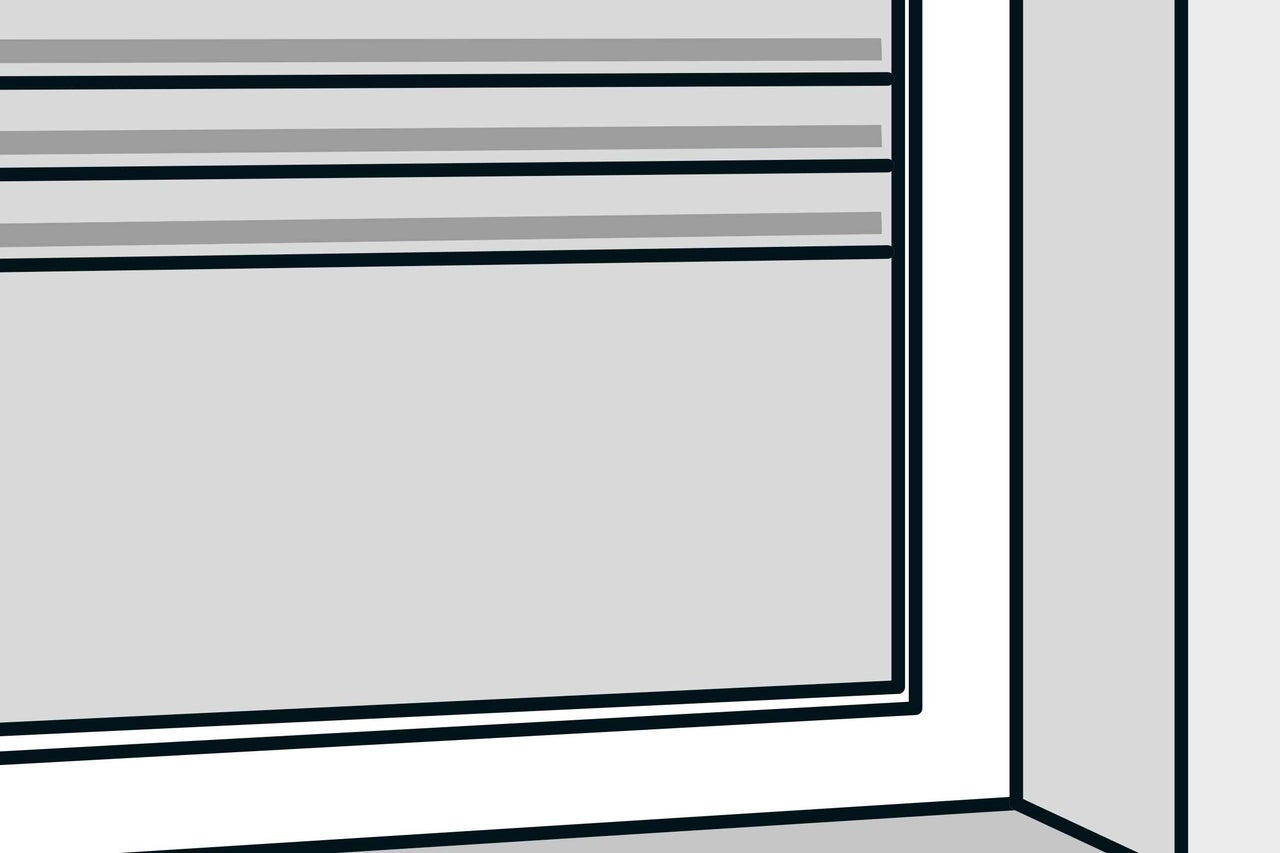

Om de eindaanslagen te wijzigen, breng je het rolluik door het indrukken van de omhoog- of omlaagtoets in de middelste positie en stel je de desbetreffende eindslag in zoals hiervoor beschreven.

Stap 12 . Bandoproller monteren . Handleiding . HORNBACH
Stap 12 . Bandoproller monteren . Handleiding . HORNBACH
13

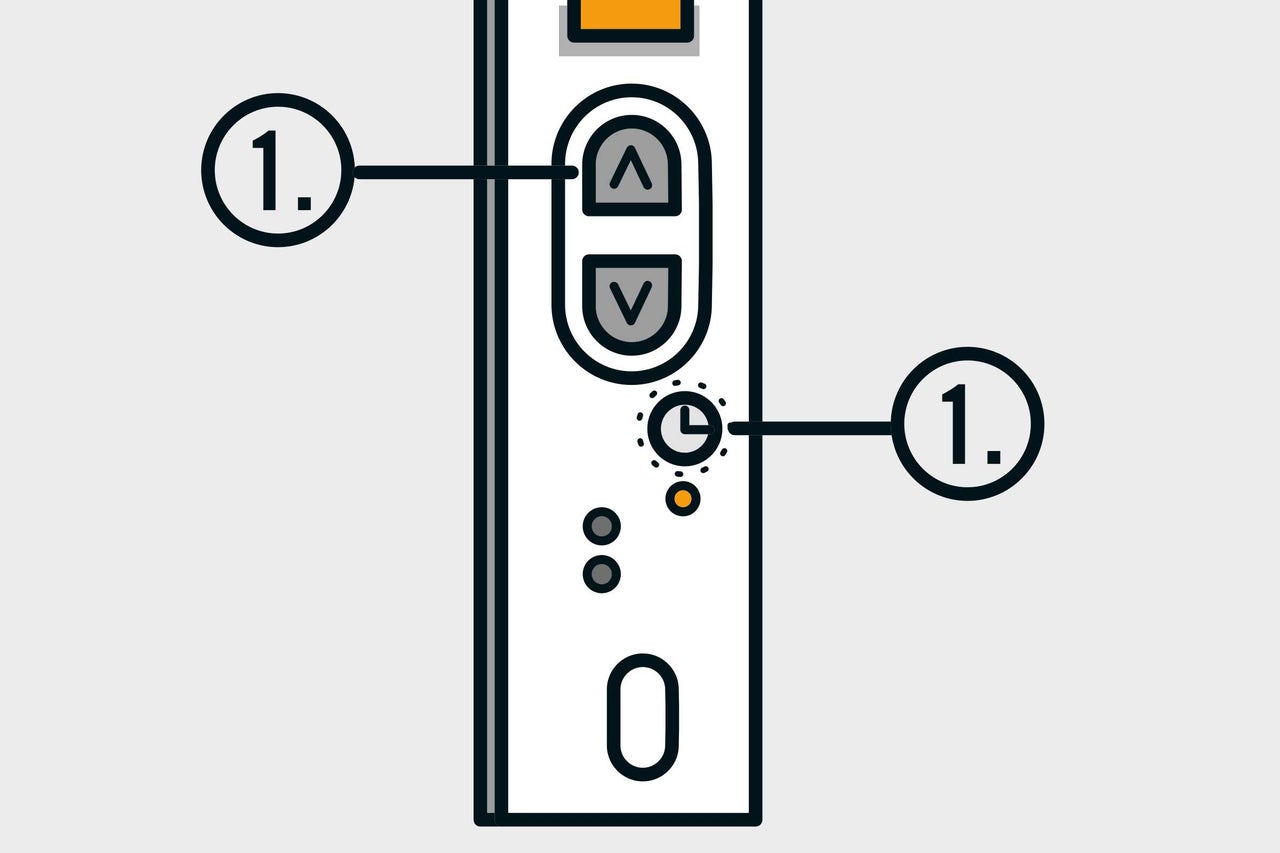

Je kunt ook instellen dat je rolluik automatisch opent. Hiervoor druk je de gewenste tijd, bijvoorbeeld 08.00 uur in en druk je gelijktijdig beide toetsen (1) in, de omhoogtoets en de kloktoets. Het controlelampje knippert tweemaal kort, het rolluik gaat baar de bovenste eindaanslag. Nu is de automatische besturing ingeschakeld en brandt het controlelampje weer. Het rolluik gaat nu elke ochtend automatisch om 8.00 uur omhoog.

Stap 13 . Bandoproller monteren . Handleiding . HORNBACH
Stap 13 . Bandoproller monteren . Handleiding . HORNBACH
14

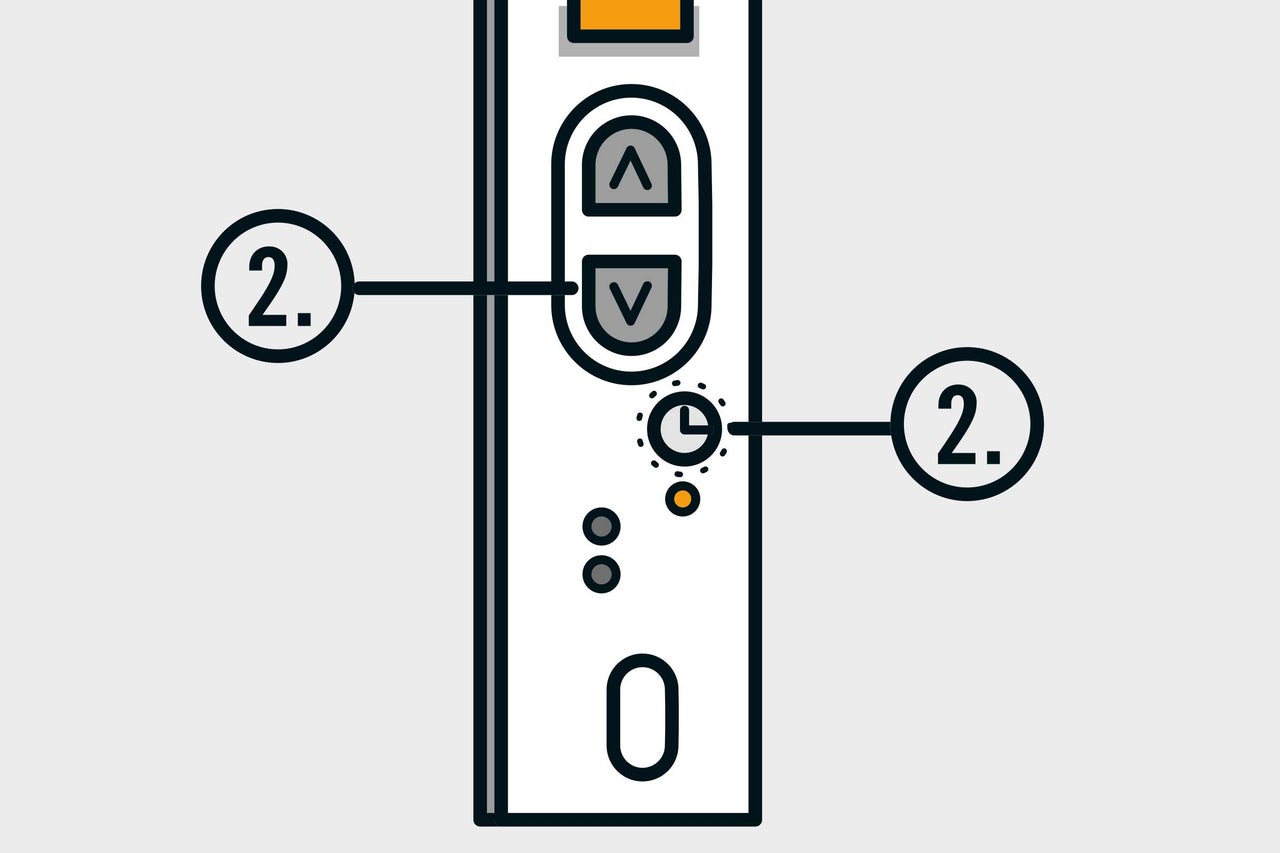

Je kunt ook instellen dat je rolluik automatisch sluit. Hiervoor druk je de gewenste tijd, bijvoorbeeld 21.00 uur in en druk je gelijktijdig beide toetsen (1) in, de omlaagtoets en de kloktoets. Het controlelampje knippert tweemaal kort, het rolluik gaat baar de onderste eindaanslag. Nu is de automatische besturing ingeschakeld en brandt het controlelampje weer. Het rolluik gaat nu elke avond automatisch om 21.00 uur omlaag.

Stap 14 . Bandoproller monteren . Handleiding . HORNBACH
Stap 14 . Bandoproller monteren . Handleiding . HORNBACH
