Waarvoor heb je een grondkabel nodig?
Of het nu gaat om een
Welke grondkabel heb je nodig voor de tuin?
Buitenkabels (XMvK/YMvK) zijn goed bestand tegen vocht. Wil je kabels in de grond leggen dan is het noodzakelijk om een buitenkabel met aardescherm te kiezen (XMvK-as en YMvK-as). Deze kabels hebben koperen aders en voldoen aan de veiligheidsnormen voor vochtige omgevingen.
In de meeste tuinen is een 3-aderige grondkabel voldoende (bijvoorbeeld voor verlichting of een pomp).
Het verschil tussen XMVK en YMvK zit vooral in de constructie en de elektrische eigenschappen. Een YMvK kabel heeft een dikkere buitenmantel, is mechanisch sterker en geschikt voor een nominale spanning tot 0,6/1 kV. Hierdoor is hij wat stugger, maar ook beter bestand tegen zwaardere omstandigheden en geschikt om in bundels te leggen. Een XMVK kabel daarentegen is lichter uitgevoerd, flexibeler en bedoeld voor een nominale spanning tot 0,3/0,5 kV. Daardoor is hij makkelijker te verwerken, maar minder robuust dan YMvK.

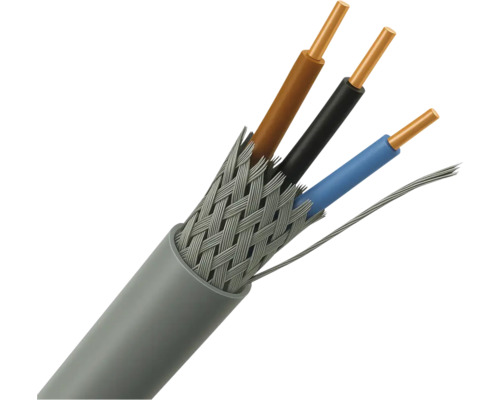

De toevoeging -as staat voor aardscherm en maakt van een kabel een volwaardige grondkabel. Dit scherm beschermt tegen storingen en zorgt voor extra veiligheid bij ondergrondse aanleg. Een YMvK-as kabel is daardoor de meest robuuste keuze: geschikt voor direct in de grond, bestand tegen hoge belastingen en ook in bundels te gebruiken. Een XMvK-as kabel is lichter en vooral geschikt voor kleinere installaties en bijvoorbeeld het aanleggen van buitenstopcontacten of tuinverlichting.
| Kenmerk | YMvK-as kabel | XMvK-as kabel |
|---|---|---|
| Isolatie | Dikker, beter bestand tegen hitte | Dunner, minder warmteafvoer |
| Spanning | Tot 0,6/1 kV | Tot 0,3/0,5 kV |
| Toepassing | Buiten, voor zware installaties | Buiten, voor lichte installaties |
| Bundelbaar | Ja | Nee |
Bij het aanleggen van grondkabels is een waterdichte verbinding super belangrijk. Vocht is namelijk de grootste vijand van je apparaat of verlichting: het kan zorgen voor kortsluiting, roest en uiteindelijk gevaarlijke situaties. Gelukkig zijn er verschillende manieren om je aansluiting ondergronds, goed waterdicht te maken.
De meest gebruikte methode is een gietmof. Daarbij giet je een speciale hars om de verbinding heen, zodat er een volledig waterdichte en stevige afsluiting ontstaat. Voor kleinere projecten zijn er ook waterdichte verbindingsmoffen of krimpkousen die met warmte strak om de kabel trekken en vocht buiten houden.
De juiste diepte voor het leggen van een grondkabel
Een grondkabel leg je meestal op een diepte van 60 cm. Op die diepte zit je onder de vorstgrens en is de kabel goed beschermd tegen trillingen en beschadigingen door bijvoorbeeld een schep of hark. Ook wordt de kans op andere mechanische schade zo een stuk kleiner. Sluit de kabel aan het einde bij voorkeur aan op speciale, weerbestendige
Wanneer 80 cm diep graven?
Ligt je grondkabel onder een oprit, een druk gebruikt tuinpad of zelfs onder een straat? Dan is het slim om de kabel op 80 cm diepte te leggen. Op zulke plekken is de belasting veel groter, en door die extra diepte verklein je de kans op beschadiging aanzienlijk. Zo blijft je installatie veilig en gaat de kabel veel langer mee.
Elektrische installatie en veiligheid
Laat het aansluiten en afronden van de installatie altijd over aan een erkend elektricien. Werken met stroom blijft tenslotte gevaarlijk, en veiligheid staat voorop.
Buiteninstallaties moeten bovendien op een aparte stroomgroep aangesloten worden. Zo wordt bij een storing of kortsluiting alleen die groep uitgeschakeld en blijft de rest van je huis veilig draaien. Ook is een aardlekschakelaar (FI-schakelaar) verplicht: die schakelt direct de stroom uit zodra er iets misgaat zodra er iets misgaat. Hierdoor worden mogelijk gevaarlijke situaties voorkomen.
Grondkabel leggen

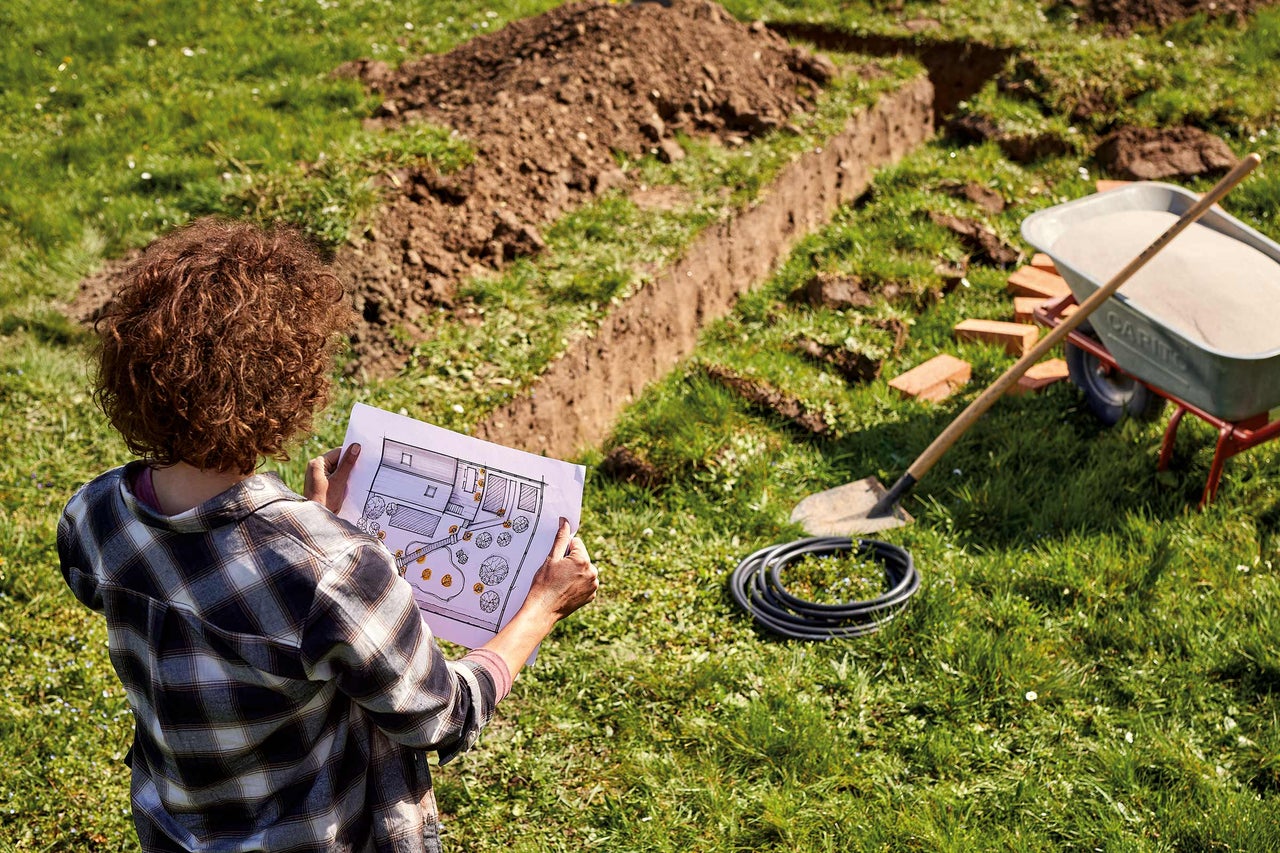

Stap 1: Maak een legplan
Voordat je grondkabels gaat kopen, is het slim om eerst een duidelijk legplan te maken. Teken je tuin zo nauwkeurig mogelijk op schaal uit en geef precies aan waar de kabels moeten komen te liggen en welke apparaten of verlichting je erop wilt aansluiten. Op die manier weet je meteen hoeveel meter kabel je nodig hebt. Handig voordeel: later kun je het plan er altijd weer bijpakken om te zien waar de kabels precies lopen.
Stap 2: Markeer de route
Zodra je legplan klaar is, kun je het overbrengen naar de tuin. Zet het verloop van de grondkabel uit met paaltjes, touw of markeerspray. Zo zie je precies waar de kabel straks komt te liggen en voorkom je verrassingen.
Stap 3: Graaf de geul
Nu kan het graafwerk beginnen. Volg de markeringen en graaf de geul op de juiste diepte:
- 60 cm diep in de tuin
- 80 cm diep onder een oprit of looppad
Reken altijd ongeveer 10 cm dieper dan de uiteindelijke legdiepte, omdat er nog een beschermende laag zand onder de kabel komt.

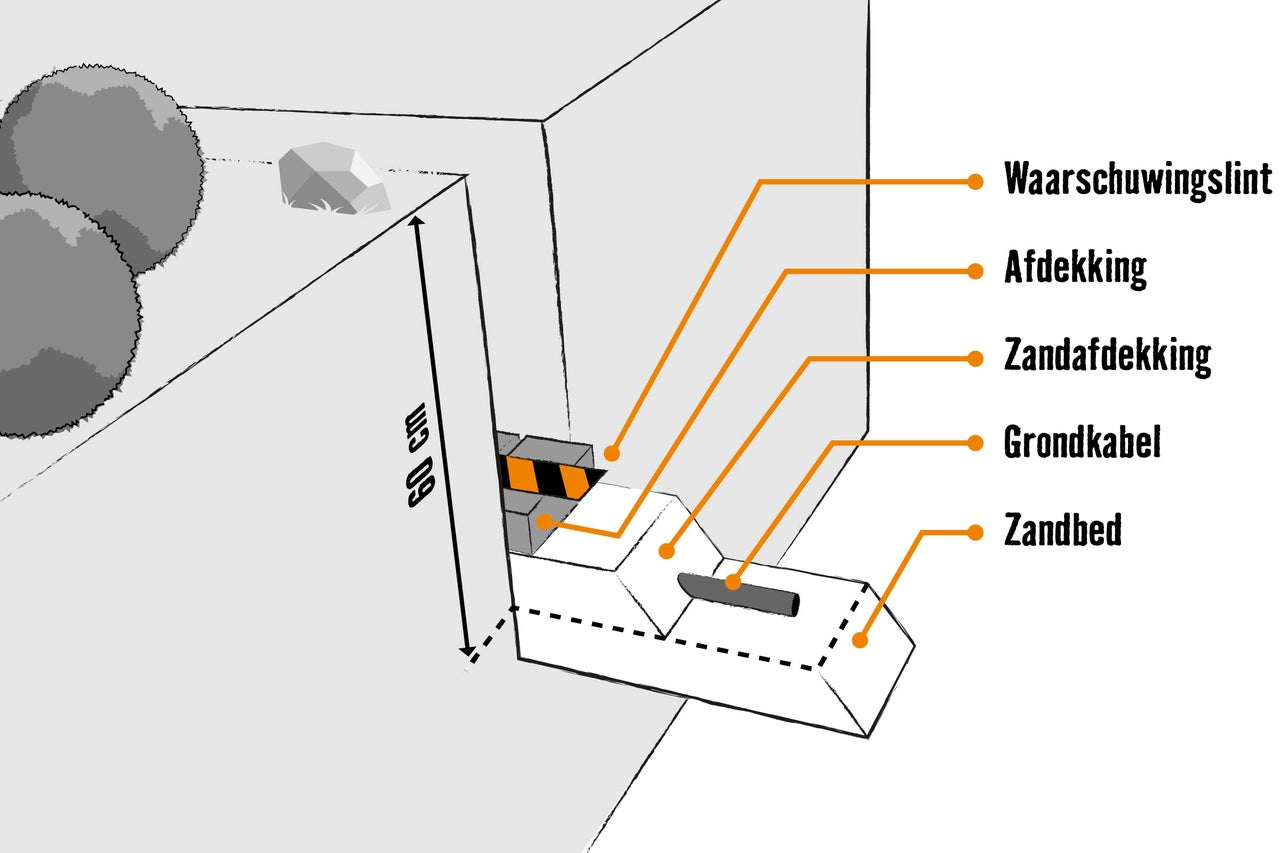

Stap 4: Zandbed aanleggen
Vul de bodem van de geul met een 10 cm dikke laag zand. Dit zandbed zorgt voor een zachte ondergrond, zodat de kabel beschermd is tegen scherpe stenen of andere voorwerpen in de grond.

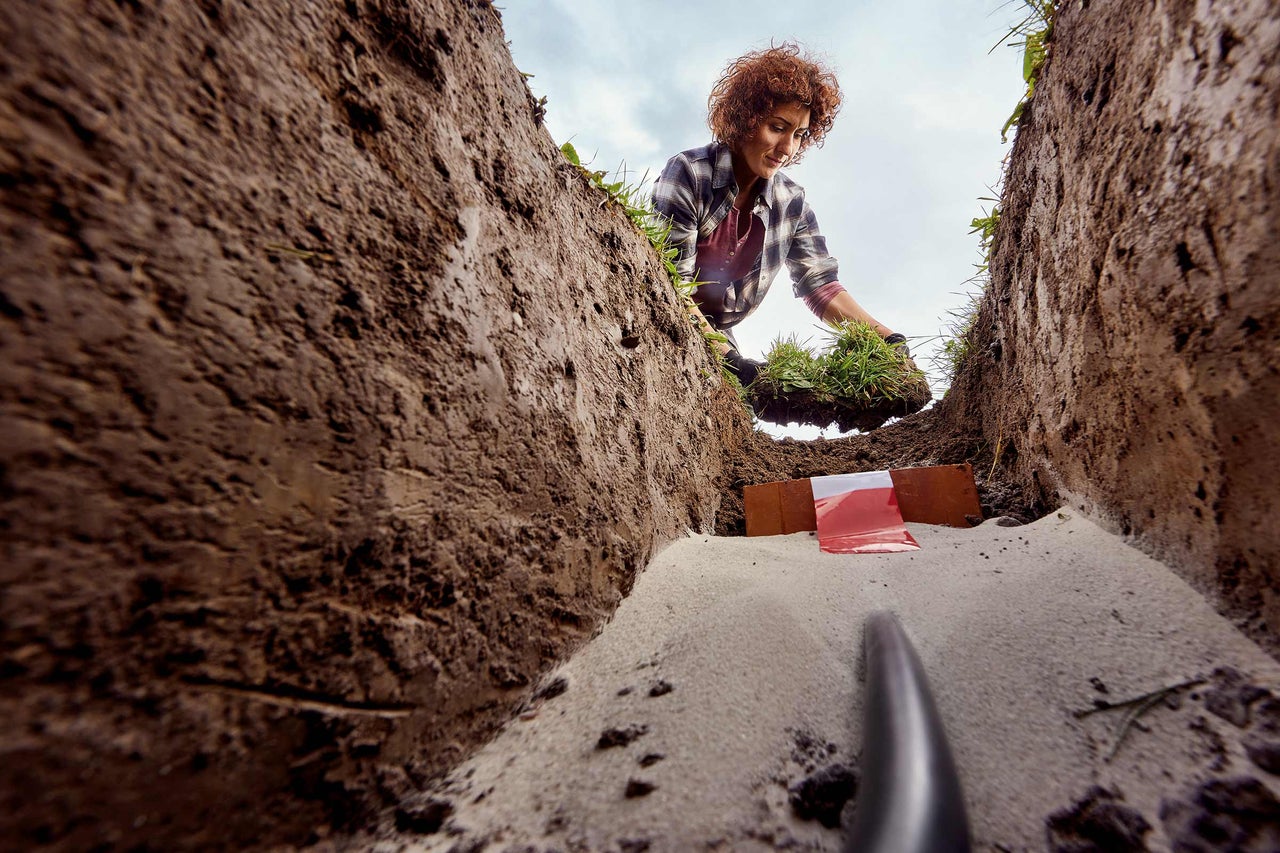

Stap 5: Grondkabel leggen
Leg de grondkabel voorzichtig op de aangebrachte zandlaag. Zorg dat de kabel mooi recht in de geul ligt en laat hem niet te strak trekken, een beetje speling voorkomt dat de kabel beschadigt bij kleine bewegingen in de grond.
Leidingen voor grondkabels
Stap 6: Zandlaag aanbrengen
Leg bovenop de grondkabel opnieuw een laag zand. Zorg dat deze gelijkmatig verdeeld is. Deze laag hoeft niet zo dik te zijn als de onderste, maar geeft de kabel wel extra bescherming.
Stap 7: Afdekken
Bovenop de zandlaag komt een afdekking. Dit kan met speciale kabelplaten of kabelbeschermers, maar stevige stenen of tegels werken ook prima. Zo verklein je de kans dat de kabel later beschadigd raakt bij graafwerkzaamheden.
Stap 8: Waarschuwingslint plaatsen
Als laatste leg je een waarschuwingslint boven de afdekking. Dit lint maakt duidelijk dat er een kabel onder de grond ligt, zodat toekomstige graafwerkzaamheden geen ongelukken of schade veroorzaken.
Stap 9: Geul dichtmaken
Tot slot vul je de sleuf weer op met aarde en stamp je die stevig aan. Zo ligt alles netjes en stabiel terug.
Grondkabel leggen: veelgestelde vragen
Ja, dat kan. Een grondkabel (YMVK-AS) is speciaal gemaakt om direct in de grond te liggen. Toch geeft een beschermbuis of leegbuis extra bescherming en verlengt die de levensduur van de kabel.
In de meeste tuinen leg je een grondkabel op 60 cm diepte. Moet de kabel onder een oprit, tuinpad of een andere plek met veel belasting door? Kies dan voor een diepte van 80 cm voor extra veiligheid.
Een grondkabel moet goed bestand zijn tegen vocht. Kies bij voorkeur voor een grondkabel met de aanduiding YMVK-AS omdat deze speciaal gemaakt zijn voor gebruik in de grond.
Een XMvK-as of YMvK-as kabel kun je prima bovengronds aanleggen. Het aardscherm heeft alleen geen functie, waardoor je eigenlijk onnodig extra betaalt. Handiger (en voordeliger) is het om in dat geval gewoon voor een XMvK of YMvK kabel te kiezen.
De dikte van de aders (de doorsnede van de geleider) bepaalt hoeveel stroom een kabel veilig kan hebben. Hoe dunner en langer de kabel, hoe meer weerstand en dus verlies je krijgt.
Bedenk daarom vooraf welke apparaten je wilt aansluiten op de grondkabel. Tel het vermogen van die apparaten bij elkaar op en reken dit om naar de benodigde ampères. Let er altijd op dat dit lager ligt dan de maximale belasting van de kabel.
Tip: bij kabels langer dan 25 meter kies je beter één maat dikker. Bij lengtes boven de 50 meter is het slim om advies in te winnen over de juiste kabeldikte.

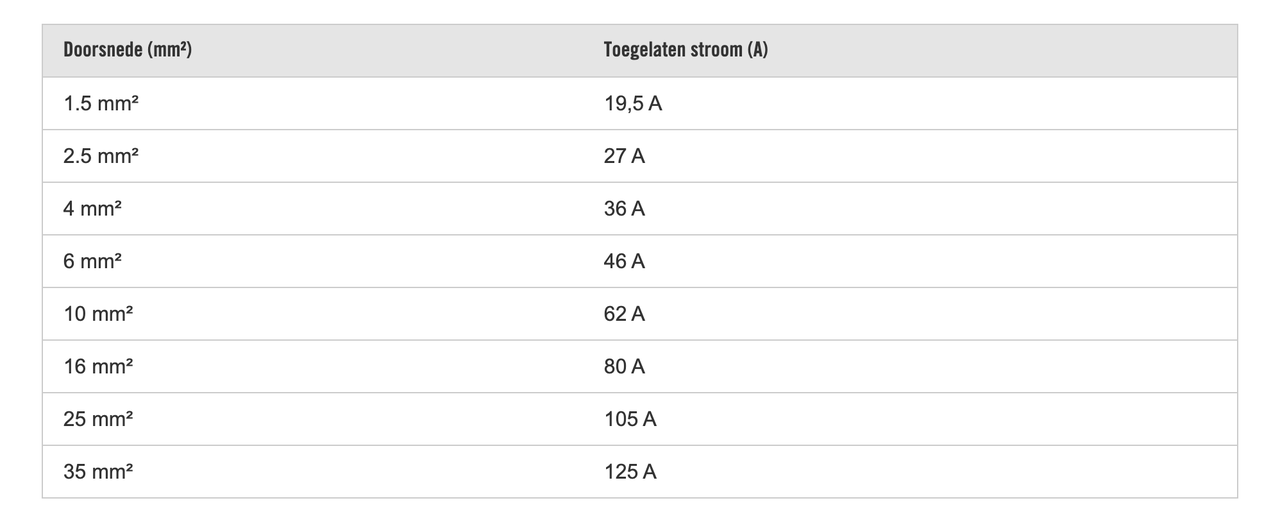

Check de tabel hieronder voor de maximale stroomsterkte per aderdikte en kies zo de juiste kabel voor jouw klus.
