Voorbereiding is alles: een helder plan bespaart kabel, tijd en kosten. Teken je kabelroute, bepaal verbruikers (lichtpunten, stopcontacten, pomp) en kies per punt de juiste IP-klasse. Denk aan schakelwijze (schakelaar, schemerschakelaar, sensor) en aan de groep in je meterkast (aparte groep kan handig zijn bij zwaardere of veel punten).
Welke kabel voor buiten?
Leg je kabel in de grond? Gebruik YMvK-as/XMvK-as. Boven de grond kies je YMvK/XMvK. We leggen uit welke doorsnede en aderaantal je nodig hebt voor tuinverlichting, stopcontacten en zwaardere verbruikers, zodat jouw installatie aan de eisen voldoet.
| Toepassing | Kabeltype | Aanbevolen draaddikte |
|---|---|---|
| Grondkabels (algemeen) | YMvK-as | 3×1,5 mm² (verlichting) / 3×2,5 mm² (stopcontacten) |
| Buitenverlichting | XMvK / YMvK-as | 3×1,5 mm² |
| Buitenstopcontact (enkelvoudig) | XMvK / YMvK-as | 3×2,5 mm² |

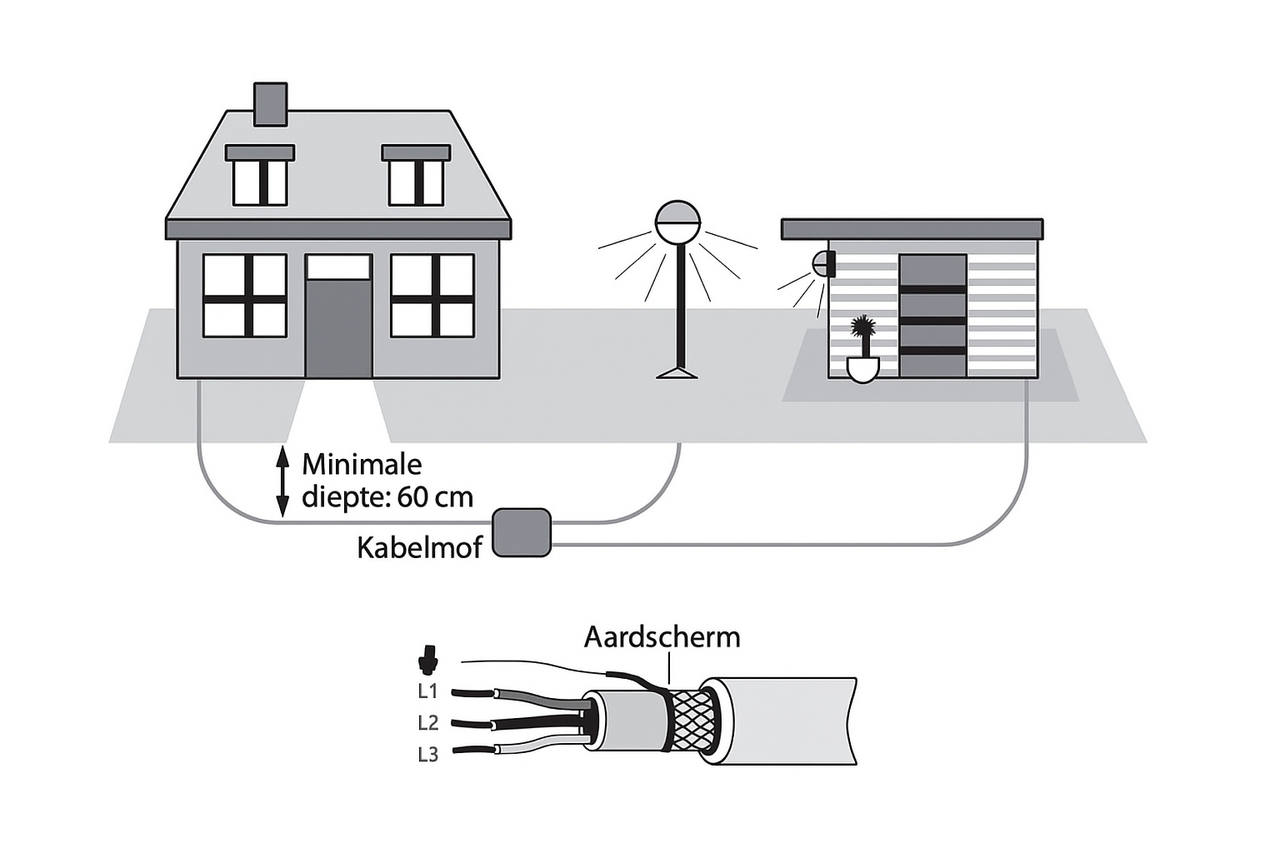

Een grondkabel leg je meestal op een minimale diepte van 60 cm. Op die diepte zit je onder de vorstgrens en is de kabel goed beschermd tegen trillingen en beschadigingen door bijvoorbeeld een schep of hark. Moet je verlengen of aftakken, gebruik dan een waterdichte
Grondkabel leggen

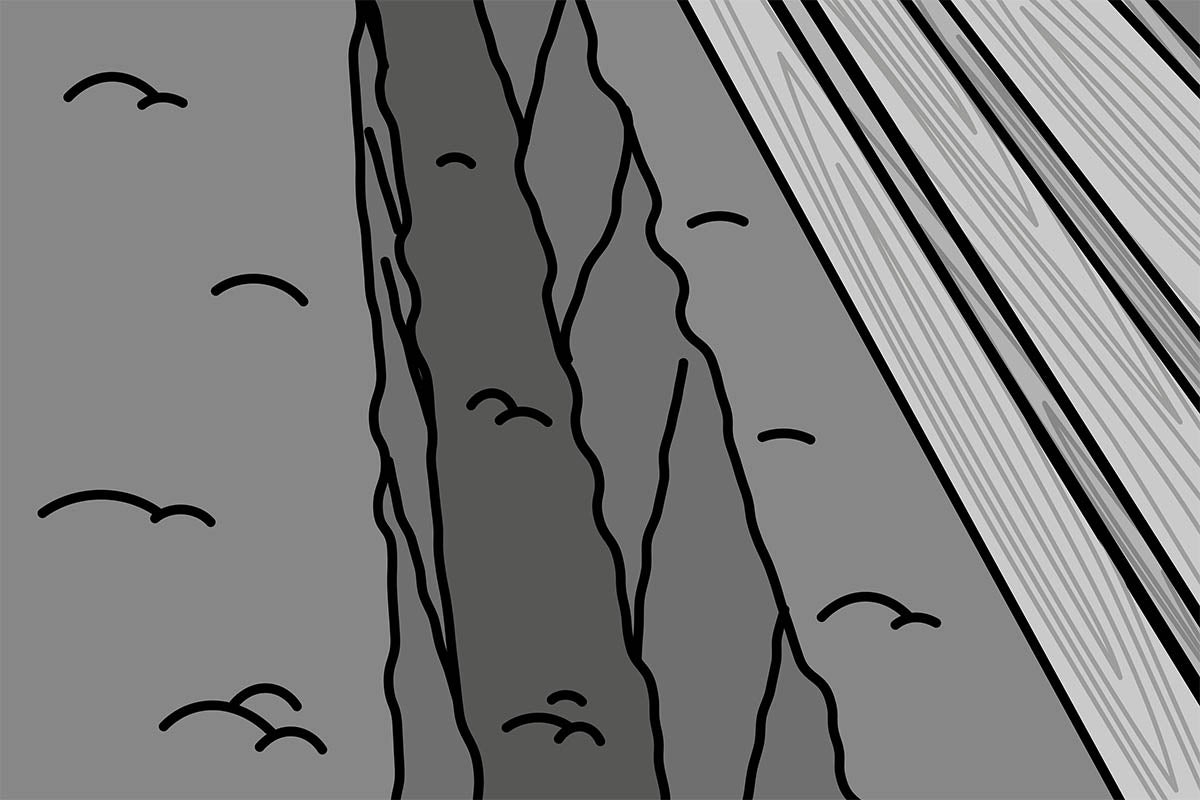

Ga je stroom in de grond aanleggen, dan heb je een YMvK-as grondkabel nodig. Deze kabel is stevig, voorzien van een aardscherm en speciaal gemaakt om veilig in de grond te leggen. Graaf de sleuf ongeveer minimaal 60 cm diep en leg de kabel bij voorkeur in een
Buitenverlichting aanleggen
Ga je buitenverlichting aansluiten? Let dan goed op welke kabel je gebruikt. Houd er rekening mee dat je vaak een
Moet de kabel de grond in, bijvoorbeeld naar een paallamp of grondspot? Dan kies je altijd voor een YMvK-as grondkabel. Deze kabel is extra sterk en heeft een aardscherm, zodat hij veilig in de grond ligt en bestand is tegen vocht en druk. Graaf de kabel ongeveer 60 cm diep in en gebruik bij voorkeur een mantelbuis voor extra bescherming. Zo sluit je je buitenlampen veilig én duurzaam aan.
21,95 €*/ Stuks
143,95 €*/ Stuks
179,95 €*/ Stuks
151,95 €*/ Stuks
29,95 €*/ Stuks
Buitenstopcontact aansluiten
Een buitenstopcontact moet stevig en veilig zijn, want het krijgt te maken met regen, vocht en vuil. Kies daarom altijd een stopcontact met minimaal IP44 en een klapdeksel. Houd er rekening mee dat je vaak een
Wil je in de tuin meer dan één apparaat aansluiten, dan is een meervoudig buitenstopcontact ideaal. Zo kun je bijvoorbeeld je buitenverlichting en terrasverwarmer tegelijk aansluiten.
Buiten elektra aanleggen: stap voor stap
Schakelaar aansluiten
Ga je een schakelaar aansluiten? Dan begin je bij de
Schakelaar bevestigen
Bedenk eerst waar je de schakelaar voor de buitenstroom, eventueel gecombineerd met een stopcontact wilt hebben. Teken de positie af op de muur, boor de gaten en zet er pluggen in. Daarna kun je de schakelaar stevig vastschroeven.
Buitenstopcontact en schakelaar aansluiten

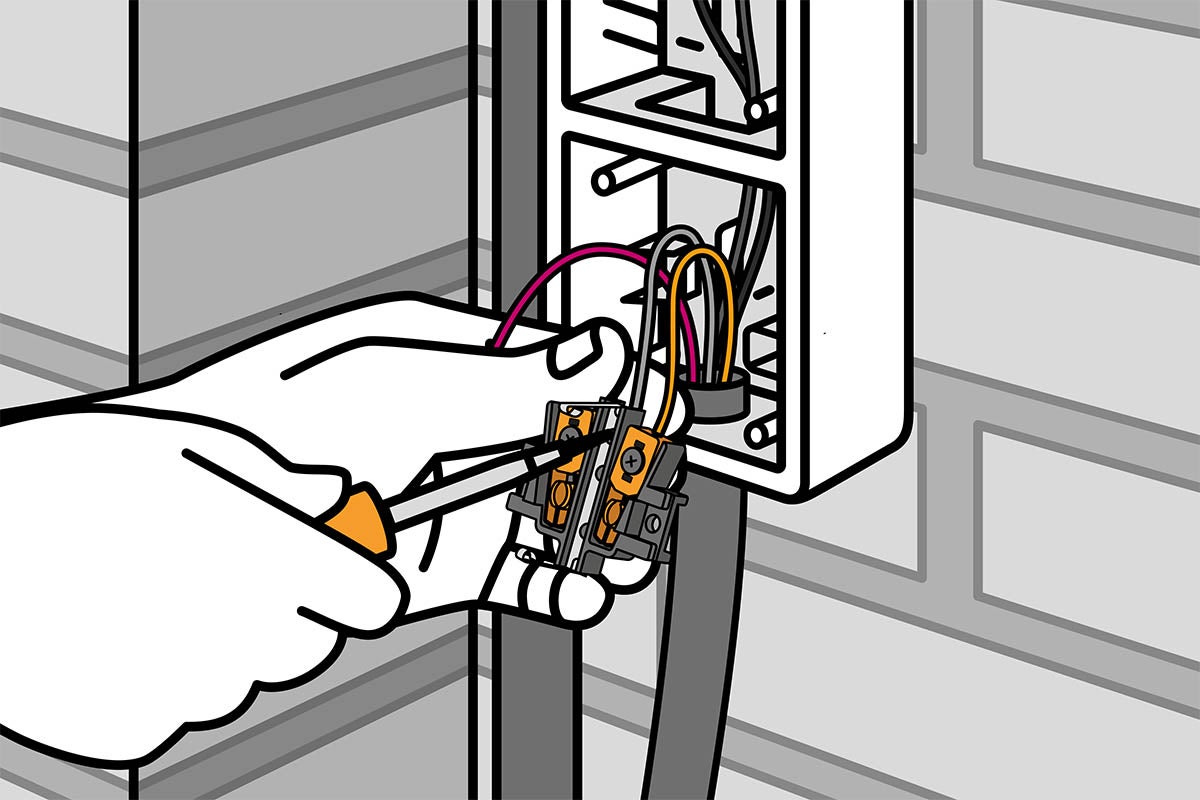

Leg vanuit de lasdoos de XMvK-buitenkabel naar de plek van het stopcontact en de schakelaar. Begin bij het stopcontact: verwijder de buitenmantel, strip de aders en sluit de draden aan op de juiste aansluitpunten. Klik vervolgens het binnenwerk vast en zet de afdekplaat erop. Voor de koppeling naar de schakelaar gebruik je een extra bruine draad, die je aan de bovenzijde van het stopcontact bevestigt en doorvoert naar de schakelaar.
Daar sluit je de bruine draad aan op de L-klem en zet je het zwarte draad op een aansluitpunt ernaast. Bij een dubbele uitvoering komt ook het grijze draad in gebruik. Monteer tot slot het raamwerk en de schakelknoppen, zodat alles netjes en strak wordt afgewerkt.
Grondkabels aanleggen
Vanuit de lasdoos breng je de kabel naar buiten. Soms betekent dit dat je eerst een opening in de muur van je schuur of woning moet boren. Ga je de kabel in de grond leggen? Kies dan altijd voor een
Stroomkabel aanleggen

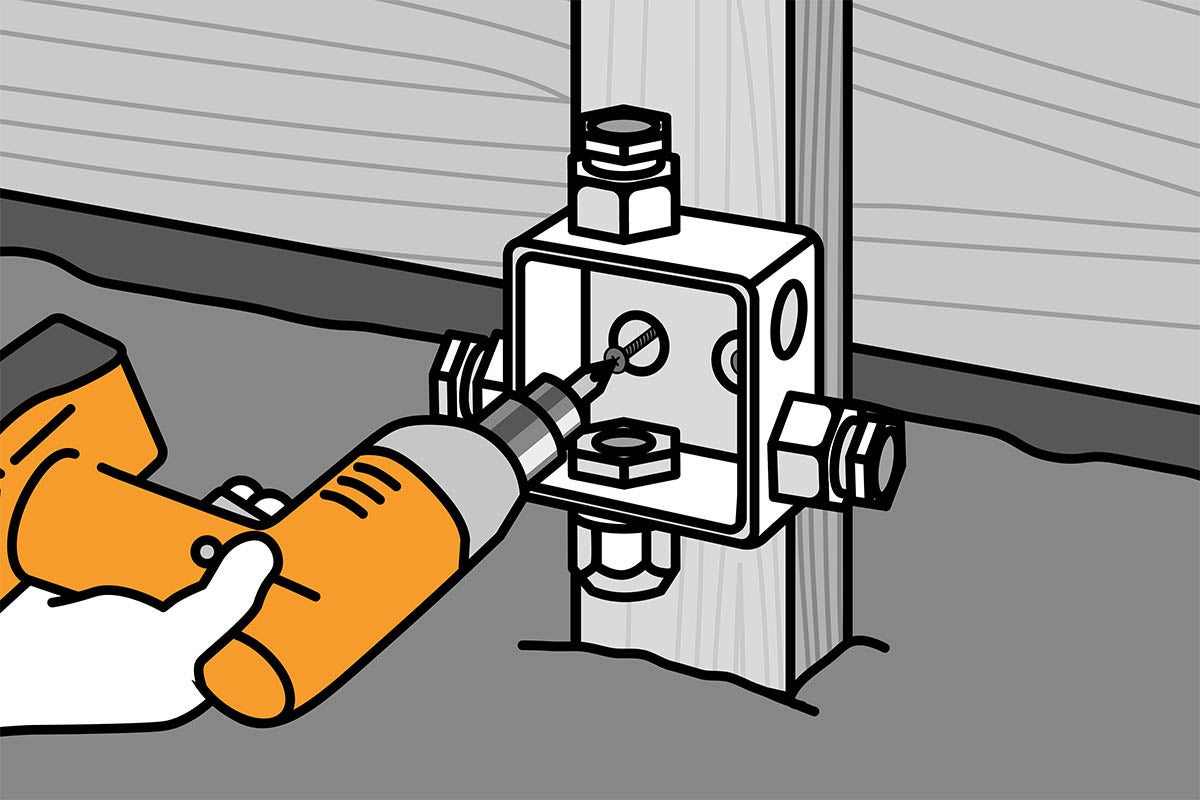

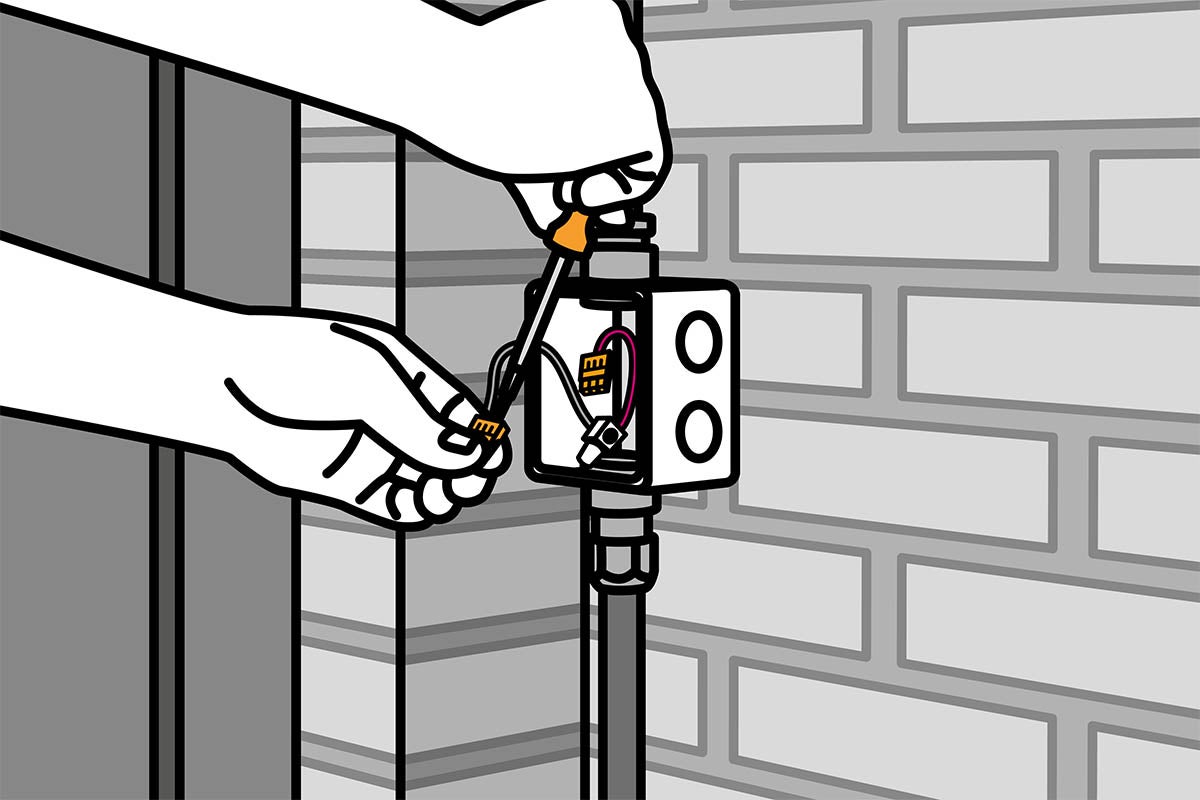

Wil je buiten een extra stroompunt creëren? Sluit de grondkabel dan aan op een aparte lasdoos. Zo kun je later eenvoudig meer aansluitingen toevoegen zonder opnieuw kabels te hoeven leggen. Binnen bevestig je de kabel strak langs de muur met kabelklemmen en leid je hem door een stevige, slagvaste buis. In de binnen-lasdoos maak je de verbinding met de XMvK-as kabel: de geel-groene draad komt op de aardlitze, de blauwe sluit je aan op de blauwe gronddraad (of grijs wanneer blauw ontbreekt), zwart op zwart en bruin op bruin.
Buiten knip je het uiteinde van de kabel op de juiste lengte met een zijkniptang en verwijder je de isolatie van de aders. Zo zijn de draden direct gereed om veilig aangesloten te worden.
Buitenverlichting aanleggen

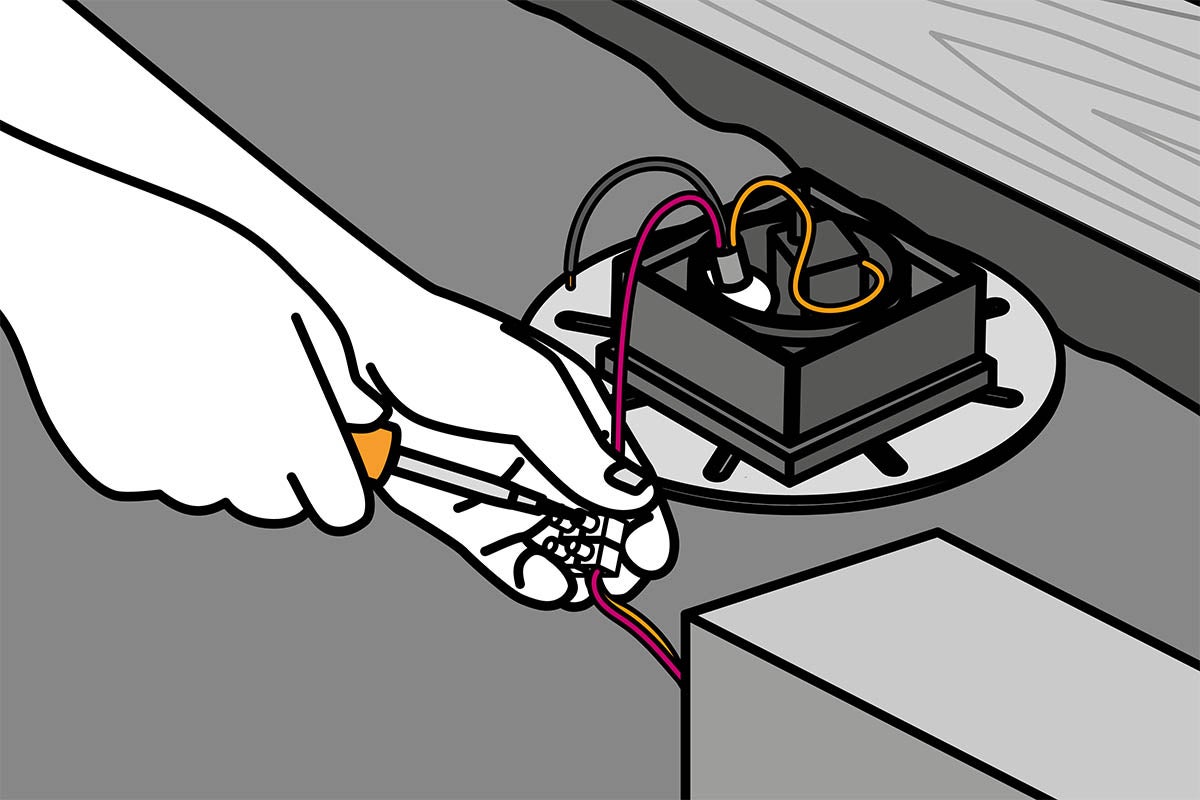

Vanaf de lasdoos trek je een XMvK-as grondkabel naar de plek van je buitenlamp. Sluit de kabel vervolgens aan op de lamp: de blauwe draad gebruik je voor de nul en de zwarte draad voor de schakeldraad.
Wil je meerdere lampen plaatsen? Trek dan vanaf de lasdoos een extra grondkabel door en verbind de lampen met elkaar. Zo maak je eenvoudig een complete lichtlijn in je tuin.
Buitenstopcontact aansluiten
Wil je naast verlichting ook stroompunten buiten hebben? Leg dan vanaf de lasdoos een XMvK-buitenkabel naar de plek van het stopcontact. Bij het aansluiten zet je de geel-groene draad op de aardklem (midden), de bruine draad rechts en de blauwe links.

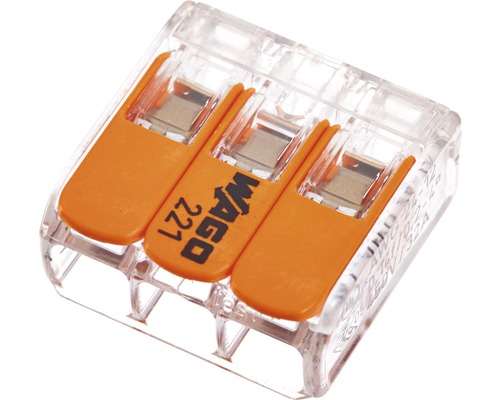

In de lasdoos verbind je de draden met lasklemmen: geel-groen op de aardlitze, bruin op bruin en blauw op blauw. Zo is je buitenstopcontact veilig aangesloten en klaar voor gebruik.
