Handleiding

Kinderbed maken

Leestijd 15 min.

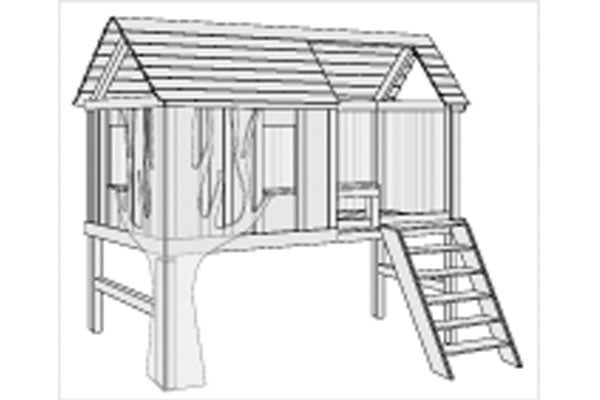

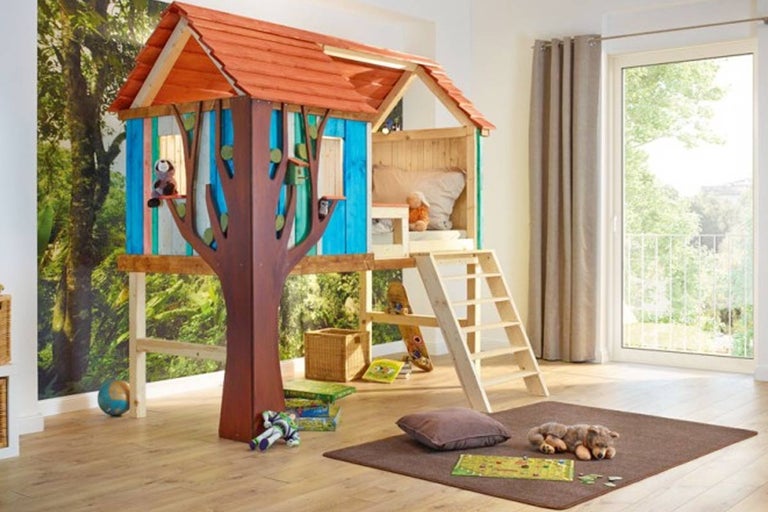

Kinderbed maken . HORNBACH

De hoogste boomhut, de donkerste grot en de wildste achtervolgingen - het is niet zo maar een hoogslaper, het is een plek voor avonturen! Ga zelf ook het avontuur aan en bouw dit project samen met je kind. Iedereen kan het!

De hoogste boomhut, de donkerste grot en de wildste achtervolgingen - het is niet zo maar een hoogslaper, het is een plek voor avonturen! Ga zelf ook het avontuur aan en bouw dit project samen met je kind. Iedereen kan het!

Dit heb je nodig voor je project

Materialen

Voorbereiding

HORNBACH - Zaagservice

Zaag alle houten delen op maat. De afmetingen vind je hieronder.

Schuur de zaagsneden met schuurpapier met een korrelgrootte van 120. Denk eraan dat je alle schroefgaten goed moet afmeten, voorboren en de boorgaten verzinken om scheuren in het hout te voorkomen. Houd bij het zagen rekening met de dikte van het zaagblad. Als je het kinderbed ook wilt schilderen, moet je de onderdelen voor de montage beitsen.

Naar de Zaagservice

Tip

De platen kunnen heel nauwkeurig op maat worden gezaagd met de zaagservice in jouw HORNBACH vestiging.

Op maat zagen

Afmetingen

A.

  • 4 x Voet 1760 x 70 x 70 mm
  • 6 x Frame dwars 860 x 70 x 70 mm
  • 3 x Frame verbinding 2000 x 70 x 70 mm
  • 1 x Frame verticaal 780 x 70 x 70 mm
  • 1 x Frame horizontaal 860 x 70 x 70 mm
  • 1 x Reling verticaal 230 x 70 x 70 mm
  • 1 x Reling horizontaal 400 x 70 x 70 mm
  • 1 x Daknok 2140 x 70 x 70 mm
  • 6 x Balk vuren 640 x 70 x 70 mm

B.

  • 35 x Wandpaneel 895 x 24 x 44 mm
  • 1 x Vulhout 1162 x 24 x 44 mm
  • 2 x Bevestiging boom 830 x 24 x 44 mm

C.

  • 1 x Afdeklat matras 740 x 44 x 74 mm
  • 1 x Matras reling 330 x 44 x 74 mm

D.

  • 2 x Boom helft 1740 mm

E.

  • 6 x Wandpaneel 895 x 60 x 18 mm
  • 1 x Opening voorkant boven rechts 75 x 60 x 18 mm
  • 1 x Opening voorkant boven links 960 x 60 x 18 mm
  • 1 x Opening topgevel boven links 1085 x 60 x 18 mm
  • 1 x Opening topgevel boven rechts 1085 x 60 x18mm
  • 1 x Opening achterkant boven 2190 x 60 x 18 mm
  • 1 x Verbindingsstuk beneden 400 x 60 x 18 mm
  • 1 x Vensterbank voorkant 200 x 60 x 18 mm
  • 1 x Vensterbank topgevel 240 x 60 x 18 mm
  • 2 x Raamlijst voorkant horizontaal 325 x 60 x 18 mm
  • 2 x Raamlijst voorkant verticaal 345 x 60 x 18 mm
  • 2 x Raamlijst topgevel horizontaal 360 x 60 x 18 mm
  • 2 x Raamlijst topgevel verticaal 345 x 60 x 18 mm

F.

  • 9 x Wandpaneel 895 x 80 x 18 mm
  • 1 x Vensterbank reling 400 x 80 x 18 mm

G.

  • 1 x Opening beneden voorkant rechts 75 x 100 x 18 mm
  • 1 x Opening beneden voorkant links 960 x 100 x 18 mm
  • 1 x Opening beneden topgevel links 1085 x 100 x 18 mm
  • 1 x Opening beneden topgevel rechts 1085 x 100 x 18 mm
  • 1 x Openingen beneden achterkant 2190 x 100 x 18 mm
  • 1 x Bevestiging boom 830 x 100 x 18 mm

H.

  • 6 x Wandpaneel 895 x 120 x 18 mm
  • 2 x Raampaneel beneden topgevel links 395 x 120 x 18 mm
  • 2 x Raampaneel boven topgevel links 145 x 120 x 18 mm
  • 1 x Bevestiging boom 830 x 120 x 18 mm
  • 2 x Zijkant trap 704 x 120 x 18 mm
  • 5 x Traptreden 704 x 120 x 18 mm
  • 12 x Bevestiging zijkant trap

I.

  • 2 x Wandpaneel 895 x 140 x 18 mm
  • 8 x Dakshingles achterkant + nok 2330 x 140 x 18 mm
  • 6 x Dakshingles voorkant rechts 170 x 200 x 18 mm
  • 6 x Dakshingles voorkant links 1030x 140 x 18 mm

J.

  • 5 x Wandpaneel 895 x 200 x 18 mm
  • 1 x Vensterpaneel voorkant beneden 395 x 200 x 18 mm
  • 1 x Vensterpaneel voorkant boven 145 x 200 x 18 mm
  • 1 x Boven traptrede 740 x 200 x 18 mm

K.

  • 20 x Vloer - maten individueel aanpassen

Kinderbed maken: stap voor stap

Het frame maken

01

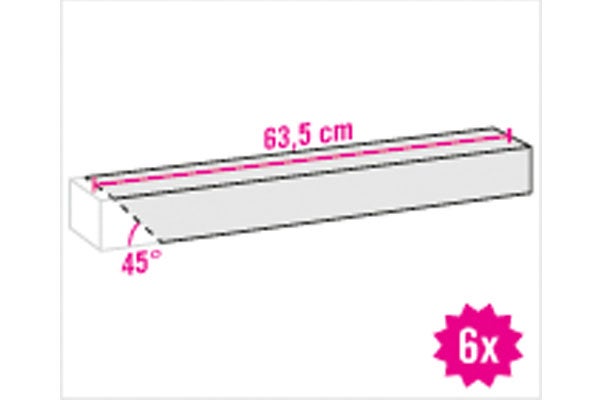

Je begint met de opbouw van het frame. Daarvoor zaag je eerst alle balken aan een kant onder een hoek van 45° af. De lange kant moet daarna 63,5 cm lang zijn.

Kinderbed maken - stap 1 . HORNBACH
Kinderbed maken - stap 1 . HORNBACH
02

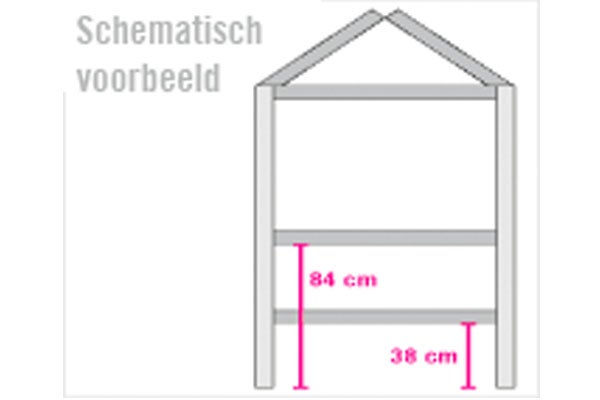

Monteer vervolgens de kopse kanten. Leg daarvoor twee staanders parallel naast elkaar op de grond. Zet daar drie ribben tussen. Monteer de ribben op afstanden van 38 cm, 84 cm (gemeten vanaf de onderkant) en aan de bovenkant loodrecht op de staanders. Schroef de staanders vast aan de ribben met elk 2 universele schroeven (5 x 120 mm).

Kinderbed maken - stap 2 . HORNBACH
Kinderbed maken - stap 2 . HORNBACH
03

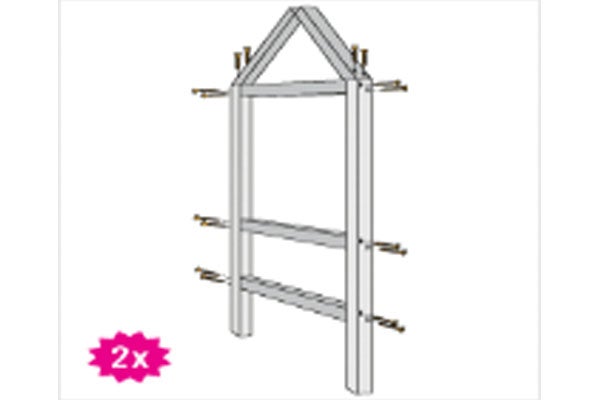

Leg twee balken met de onder 45° afgezaagde kanten boven tegen de staanders, zodat een driehoek ontstaat. De balken sluiten op de staanders aan. Schroef de balken vast op de staanders met elk 2 universele schroeven (5 x 80 mm). Herhaal de stappen 2 en 3 voor de andere kant. Zet beide kanten rechtop en zet ze evenwijdig aan elkaar. Plaats aan elke kant een frameverbinding op de middelste rib tussen de staanders van beide tegenoverliggende kopse kanten. Plaats de derde frameverbinding tussen de achterste staanders van de kopse kanten ter hoogte van de bovenste rib. De frameverbindingen sluiten langs de buitenkant aan op de staanders en worden vastgeschroefd met elk 2 universele schroeven (5 x 120 mm).

Kinderbed maken - stap 3 . HORNBACH
Kinderbed maken - stap 3 . HORNBACH
04

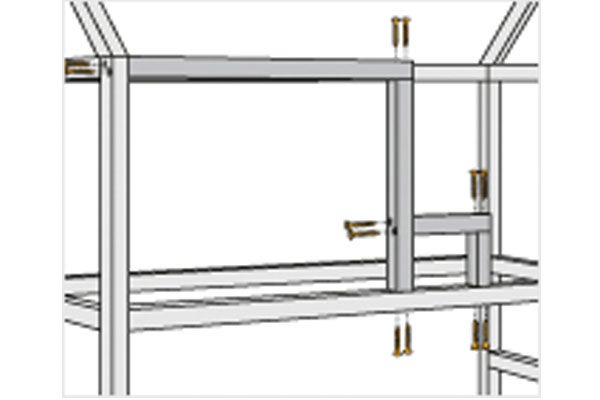

Nu monteer je alle delen voor de voorkant. Plaats de rib ingang verticaal op de voorste frameverbinding. Leg de rib ingang horizontaal daar dwars op. De rib ligt tegen de staander linksvoor aan. De rib ingang verticaal ligt strak tegen de rib ingang horizontaal. Alle delen staan onder een hoek van 90° ten opzichte van elkaar. Schroef de rib met telkens 2 universele schroeven (5 x 120 mm) vast aan de frameverbinding en de andere rib. Schroef de rib met 2 universele schroeven vast op de staander. Tevens maak je een reling volgens hetzelfde principe met de relingdelen. Het relingdeel ligt daarbij strak tegen de rib van het frame.

Kinderbed maken - stap 4 . HORNBACH
Kinderbed maken - stap 4 . HORNBACH
05

Monteer nu de middelste balken. Plaats een balk met de schuine kant aan het einde op de rib en de laatste balk op de achterste frameverbinding aansluitend op de buitenkant van het frame, zodat een driehoek ontstaat. Schroef de balken met elk 2 universele schroeven (5 x 80 mm) aan de frameverbinding en de rib vast. Ten slotte leg je de nokgording van boven op de balken. De buitenste balken sluiten aan op de nokgording. Schroef de nokgording aan elke balk vast met elk 2 universele schroeven (5 x 120 mm) en let op dat de schroeven elkaar niet in de weg zitten. Het frame is nu klaar.

Kinderbed maken - stap 5 . HORNBACH
Kinderbed maken - stap 5 . HORNBACH

Wanden maken en bekleden

06

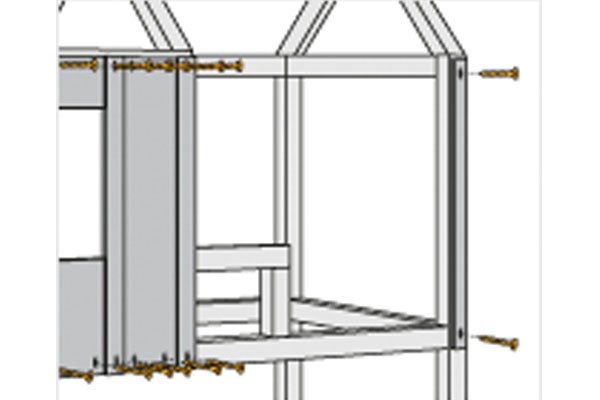

Bevestig nu de wand- en raampanelen boven de voorkant met elk 2 universele schroeven (4 x 40 mm) op de bovenste en middelste ribben, evenals op de staander. Ze sluiten aan de onderkant het frame sluitend af. Alleen de raampanelen boven de linker kopse kant en boven de voorkant sluiten op de bovenste ribben aan. Oriënteer je bij de volgorde van de panelen op de tekening bij deze stap.

Kinderbed maken - stap 6 . HORNBACH
Kinderbed maken - stap 6 . HORNBACH
07

Voordat je de wandpanelen kunt afwerken, moet je bij de ingang het vulhout ter vereffening monteren.

Kinderbed maken - stap 7 . HORNBACH
Kinderbed maken - stap 7 . HORNBACH
08

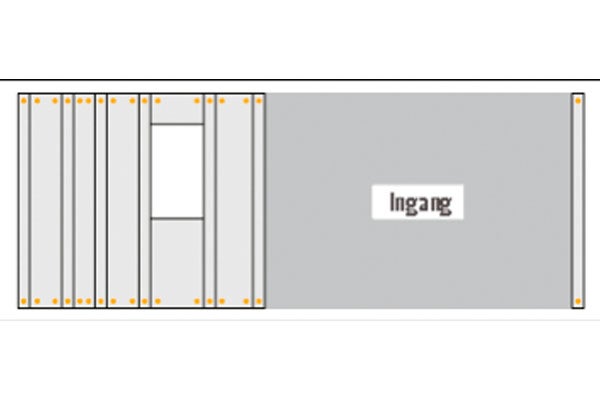

Leg het vulhout tussen de wandpanelen met de onderkant tegen de frameverbinding. Schroef het hout vast met 6 universele schroeven (4 x 40 mm).

Kinderbed maken - stap 8 . HORNBACH
Kinderbed maken - stap 8 . HORNBACH
09

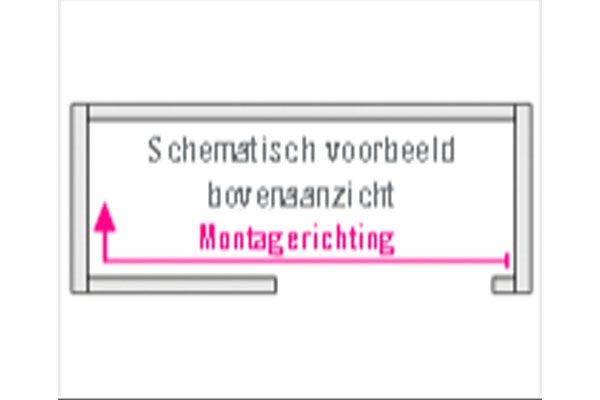

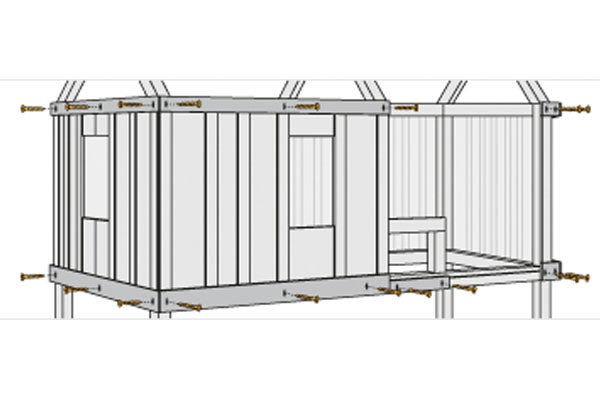

Nu kun je de afdeklatten aanbrengen. Begin telkens vooraan rechts en werk rondom tegen de klok in: de bovenste afdeklatten plaats je langs de bovenkant tegen de ribben. Begin aan de voorkant rechts met de afdeklat boven rechtsvoor, die aan de staander wordt vastgezet met 2 universele schroeven. Ga door met de afdeklat boven linksvoor, die langs de buitenkant aan de rib ingang horizontaal met 3 universele schroeven wordt vastgezet. De afdeklatten boven tot onder het tussenstuk bevestig je verder rondom (zie afbeelding stap 9). Schroef de afdeklatten op de kopse kanten vast met elk 3 universele schroeven, aan de achterkant met 4 universele schroeven.

Schroef de onderste afdeklatten aansluitend op de onderkant aan de onderdelen frameverbinding en rib dwars in dezelfde volgorde als de bovenste afdeklatten. De smallere afdeklat onder het tussenstuk lijn je optisch parallel uit met de buitenkant van het relingdeel verticaal, de onderkant parallel met de voorste frameverbinding.

Kinderbed maken - stap 9 . HORNBACH
Kinderbed maken - stap 9 . HORNBACH
10

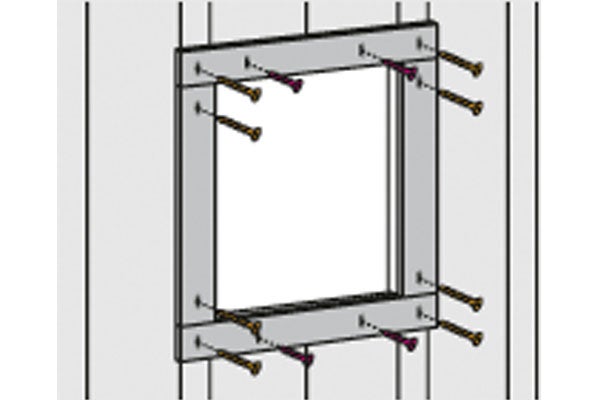

Bevestig nu de raamlijsten van binnenuit. Begin bij het raam aan de voorkant. Plaats een raamlijst voorkant verticaal tegen een zijkant van de raamopening en schroef vast met 2 universele schroeven (4 x 40 mm). Plaats een raamlijst voorkant horizontaal onder de raamopening tegen de raamopening voorkant verticaal en schroef vast met 2 universele schroeven. Ga door met de resterende delen van de raamlijsten voorkant horizontaal en verticaal tot een raam is gevormd. Schroef de raamlijsten voorkant horizontaal tevens aan de raampanelen voorzijde boven en onder vast met elk 2 universele schroeven (3 x 25 mm). Maak tevens een dergelijk raam aan de linker kopse kant met de raamdelen kopse kant horizontaal en verticaal volgens hetzelfde principe.

Kinderbed maken - stap 10 . HORNBACH
Kinderbed maken - stap 10 . HORNBACH
11

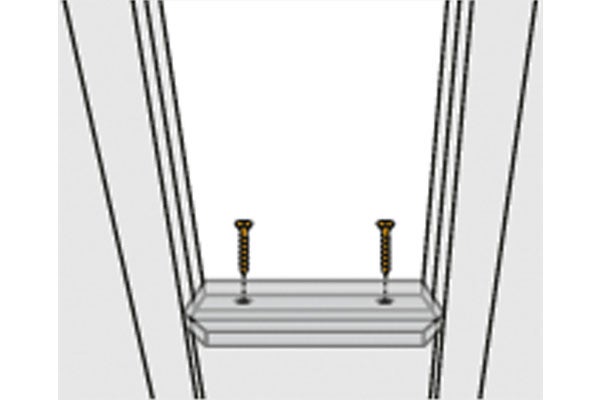

Bevestig vervolgens de vensterbank op de reling, aan het raam op de voorkant en aan het raam van de kopse kant. Plaats de vensterbanken parallel aan de binnenkant, zodat ze naar buiten uitsteken. Schroef de vensterbank reling vast met 4 universele schroeven (4 x 40 mm) en de vensterbanken voorkant en kopse kant met elk 2 universele schroeven.

TIP: Ter bescherming kun je de voorkanten afzagen onder een hoek van 45°.

Nu kun je de afdeklat voor het matras op de reling verticaal inbouwen. Leg daartoe de afdeklat matras reling met de smalle kant (24 mm) tussen de rib ingang verticaal en het relingdeel verticaal. Lijn de afdeklat matras reling langs de voorkant uit met de frameverbinding en schroef vast met 2 universele schroeven (4 x 50 mm).

Kinderbed maken - stap 11 . HORNBACH
Kinderbed maken - stap 11 . HORNBACH

Dak en vloer monteren

12

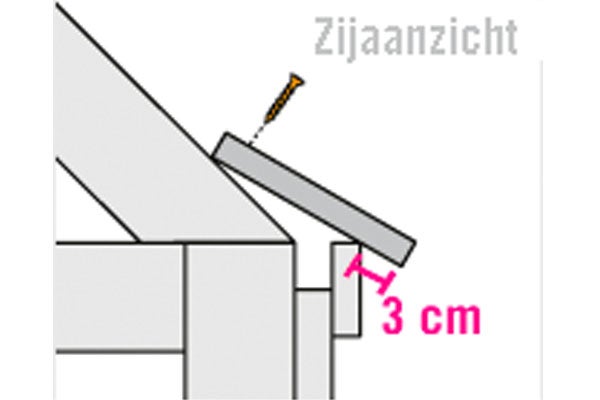

Bevestig nu het dak. De dakshingles worden daartoe van onderen naar boven gemonteerd. Begin rechtsvoor. Leg een dakshingle voor de voorkant rechterzijde recht tegen de onderkant op de spanten en laat deze 3 cm uitsteken boven de afdeklat boven rechtsvoor. Laat rechts een rand uitsteken van 9 cm. Schroef de dakshingles rechtsvoor met 2 universele schroeven (4 x 40 mm) op de spanten.

Kinderbed maken - stap 12 . HORNBACH
Kinderbed maken - stap 12 . HORNBACH
13

Alle volgende dakshingles voor de voorkant rechterzijde monteer je met 2 cm overlapping.

opmerking: Laat op de kopse kant ruimte over voor de laatste dakshingle op de nok, deze wordt later gemonteerd.

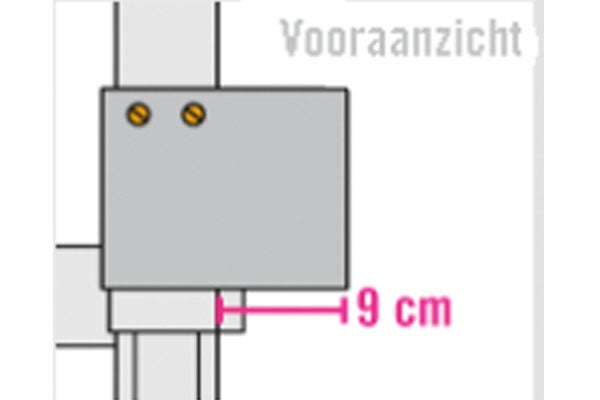

Ga op dezelfde wijze te werk met de dakshingles voor de voorkant linkerzijde. De zijrand van 9 cm is hier aan de linkerzijde. Lijn de dakshingles voorkant linkerzijde met de middelste spanten uit. Schroef de dakshingles met elk 2 universele schroeven (4 x 40 mm) op de spanten vast.

Kinderbed maken - stap 13 . HORNBACH
Kinderbed maken - stap 13 . HORNBACH
14

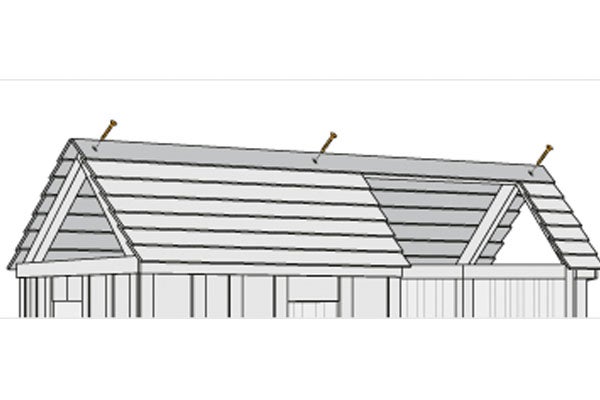

Ook op de achterkant monteer je de dakshingles zoals hierboven is beschreven. Gebruik hier 7 dakshingles, die rechts en links ongeveer 9 cm uitsteken. Schroef elke dakshingle vast met 3 universele schroeven (4 x 40 mm) op de spanten. De resterende dakshingles breng je aan de voorkant rechtstreeks op de kopse kant aan. Lijn deze uit met de bovenste dakshingles van de achterkant en schroef ze vast met 3 universele schroeven (4 x 40 mm).

Leg vervolgens de vloer. De vloerdelen worden dwars op de frameverbindingen gelegd en aan elke kant met 2 universele schroeven (4 x 50 mm) vastgezet. Elke plank moet voor het leggen op maat worden gezaagd. Let op dat de eerste plank precies tussen de staanders past. Meet hier nauwkeurig en kort de veerzijde op de juiste maat in. Om de eerste en tweede plank met elkaar te kunnen verbinden, zaag je de veer van de tweede plank op de breedte van de staander af. Werk vervolgens plank na plank af.

Opmerking: Let op verdere uitsparingen.

Kinderbed maken - stap 14 . HORNBACH
Kinderbed maken - stap 14 . HORNBACH

Boom aanbrengen

15

Monteer nu de boom. Ter bevestiging is een onderconstructie nodig op de staander linksvoor. Bevestig op de buitenkanten van deze staander langs de onderkant elk een bevestiging voor de boom en schroef deze vast met 2 universele schroeven (4 x 40 mm). Monteer de onderdelen voor de bevestiging van de boom haaks op de andere bevestigingen. Schroef de onderdelen met 3 universele schroeven (4 x 40 mm) aan elkaar en met 2 universele schroeven (4 x 40 mm) aan de daaronder liggende onderdelen voor de bevestiging van de boom. Teken op de MDF-plaat de omtrek van een halve boom met een hoogte van 1,74 m en zaag deze af met de decoupeerzaag.

TIP: Let op dat een boom niet voor de ramen komt. Gebruik de halve boom als sjabloon voor de tweede helft van de boom.

Voor montage moet je beide onderdelen beitsen. Plaats de boomhelften na het drogen onder een hoek van 90° tegen elkaar. Schroef ze aan beide kanten vast met ca. 9 universele schroeven (4 x 40 mm) op de onderconstructie en de afdeklatten.

Kinderbed maken - stap 15 . HORNBACH
Kinderbed maken - stap 15 . HORNBACH

Trap monteren

16

Maak nu de trap. Zaag de zijkanten voor de trap en de bevestigingen aan beide kanten parallel onder een hoek van 22,5° af. De lange kant van de zijkanten voor de trap moet vervolgens 1 m lang zijn, de lange kanten van de bevestigingen 15 cm. Leg een zijkant voor de trap plat neer. Leg een bevestiging voor de zijkant tegen de onderkant en schroef vast met 4 universele schroeven (3 x 25 mm). Plaats een trede voor de trap als afstandhouder voor het eerste bevestiging van de zijkant en leg de volgende bevestiging daar tegenaan. Schroef de tweede bevestiging voor de zijkant met 4 universele schroeven (3 x 25 mm) vast. Schroef op deze manier nog vier bevestigingen op de zijkant voor de trap. Herhaal de stappen op de andere zijde met de tweede zijkant voor de trap en zes bevestigingen.

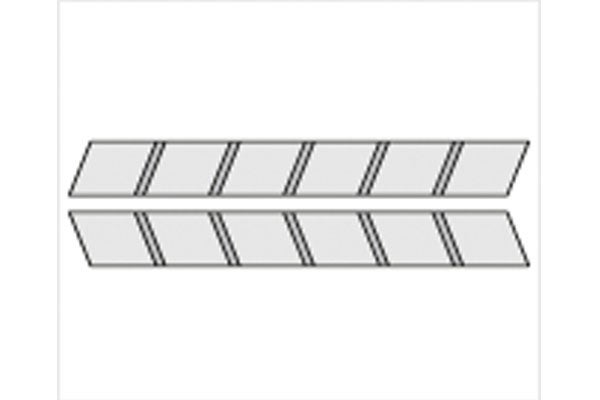

tip: Als de gemonteerde zijkanten naast elkaar liggen, verschijnt een visgraatpatroon als afgebeeld.

Kinderbed maken - stap 16 . HORNBACH
Kinderbed maken - stap 16 . HORNBACH
17

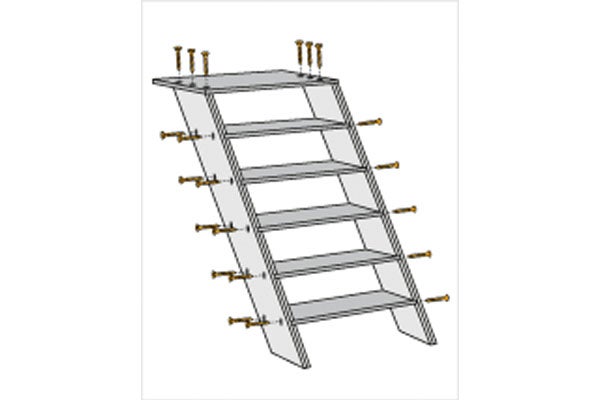

Boor tussen de bevestigingen voor de zijkanten elk 2 gaten in de zijkanten voor montage van de treden. Plaats de voltooide zijdelen parallel naast elkaar - de bevestigingen voor de zijkanten wijzen daarbij naar binnen. Schuif de treden in de tussenruimten en lijn ze langs de buitenkant uit. Schroef elke trede vast op de zijkanten met elk 2 universele schroeven (4 x 40 mm). De bovenste trede leg je parallel aan de voorkant bovenop de trap en schroef deze vast op de zijkanten met 3 universele schroeven (4 x 50 mm) aan elke kant.

Kinderbed maken - stap 17 . HORNBACH
Kinderbed maken - stap 17 . HORNBACH
18

Plaats de trap tegen de ingang. De bovenste traptrede ligt daarbij op de frameverbinding. Plaats de afdeklat matras ingang tussen de staander en het relingdeel verticaal op de bovenste traptrede en schroef de afdeklat matras ingang vast met 5 universele schroeven (5 x 120 mm). Klaar!

Kinderbed maken - stap 18 . HORNBACH
Kinderbed maken - stap 18 . HORNBACH

Tips & trucs

Om ook de ongebeitste delen te beschermen, breng je ten slotte lijnzaadolie aan op alle zichtbare onbeschilderde houten delen. Klaar!

Kinderbed maken . HORNBACH

Hornbach kan niet aansprakelijk gesteld worden bij een foutieve uitvoer van het project.
