Wat is een groepenkast?
De groepenkast is het centrale verdeelpunt van de elektrische installatie in huis. Hier komt de stroom jouw woning binnen en wordt deze veilig over de verschillende groepen verdeeld. Zo worden verlichting, huishoudelijke apparaten en andere elektrische voorzieningen van stroom voorzien.
Hieronder ontdek je stap voor stap hoe een groepenkast de stroom verdeelt en je installatie beveiligt.
De stroom komt via de netaansluiting binnen in de
Vervolgens gaat de stroom langs de
Voor apparaten met een hoog vermogen zijn vaak speciale groepen nodig. Denk bijvoorbeeld aan een fornuisgroep voor elektrisch koken of een3-fase kookgroep voor zwaardere kookapparatuur. Ook een
Bij een storing, kortsluiting of lekstroom grijpt de groepenkast direct in door de stroom naar de betreffende groep uit te schakelen. Hierdoor blijft jouw elektrische installatie veilig en betrouwbaar functioneren.
Veiligheid voorop!
Een groepenkast mag alleen worden geïnstalleerd, vervangen of aangepast door een erkend elektrotechnisch installateur. Die kan beoordelen of de bestaande installatie geschikt is voor uitbreiding en of de groepenkast voldoet aan de geldende veiligheidsnormen.
513,25 €*/ Stuks
43,60 €*/ Stuks
104,45 €*/ Stuks
35,60 €*/ Stuks
42,75 €*/ Stuks
89,95 €*/ Stuks
1-fase of 3-fase groepenkast kiezen
Een groepenkast moet passen bij jouw installatie. Hieronder zie je voor welke toepassingen een 1-fase of 3-fase groepenkast geschikt is. Zo maak je makkelijker de juiste keuze.
Een 1-fase groepenkast wordt aangesloten op een 1-fase netaansluiting. Hierbij komt de stroom via één fase de woning binnen. Dit type groepenkast wordt veel toegepast in bestaande woningen met een gemiddeld stroomverbruik.
Voordelen
+ Geschikt voor standaard huishoudelijke toepassingen
+ Voldoende voor verlichting en de meeste huishoudelijke apparaten
+ Veel toegepast in bestaande woningen
Nadelen
- Minder beschikbaar vermogen
- Minder geschikt voor toekomstige uitbreidingen
- Kan te beperkt zijn voor een laadpaal, warmtepomp of zwaardere elektrische installatie
Een 3-fase groepenkast wordt aangesloten op een 3-fase netaansluiting. Hierbij wordt het vermogen verdeeld over drie fasen, waardoor meer stroom beschikbaar is voor zwaardere elektrische installaties.
Voordelen
+ Meer beschikbaar vermogen
+ Ideaal voor laadpalen, warmtepompen en inductiekookplaten
+ Klaar voor toekomstige uitbreidingen
+ Betere verdeling van de elektrische belasting
Nadelen
- Niet in iedere woning is standaard een 3-fase aansluiting aanwezig
- Voor bestaande installaties kan een verzwaring van de netaansluiting nodig zijn
Hoeveel groepen heb je nodig?
Het aantal groepen in een groepenkast wordt bepaald door het totale stroomverbruik van de woning en de apparaten die worden aangesloten. Moderne woningen vragen doorgaans om meer groepen dan voorheen, bijvoorbeeld vanwege een inductiekookplaat, laadpaal, warmtepomp of zonnepanelen.
De maximale belasting per groep bedraagt 1x16A bij 230V, wat neerkomt op 3,68 kVA. Daarom is het verstandig om vooraf het totale stroomverbruik van alle apparaten in kaart te brengen.
Onderdelen van een groepenkast

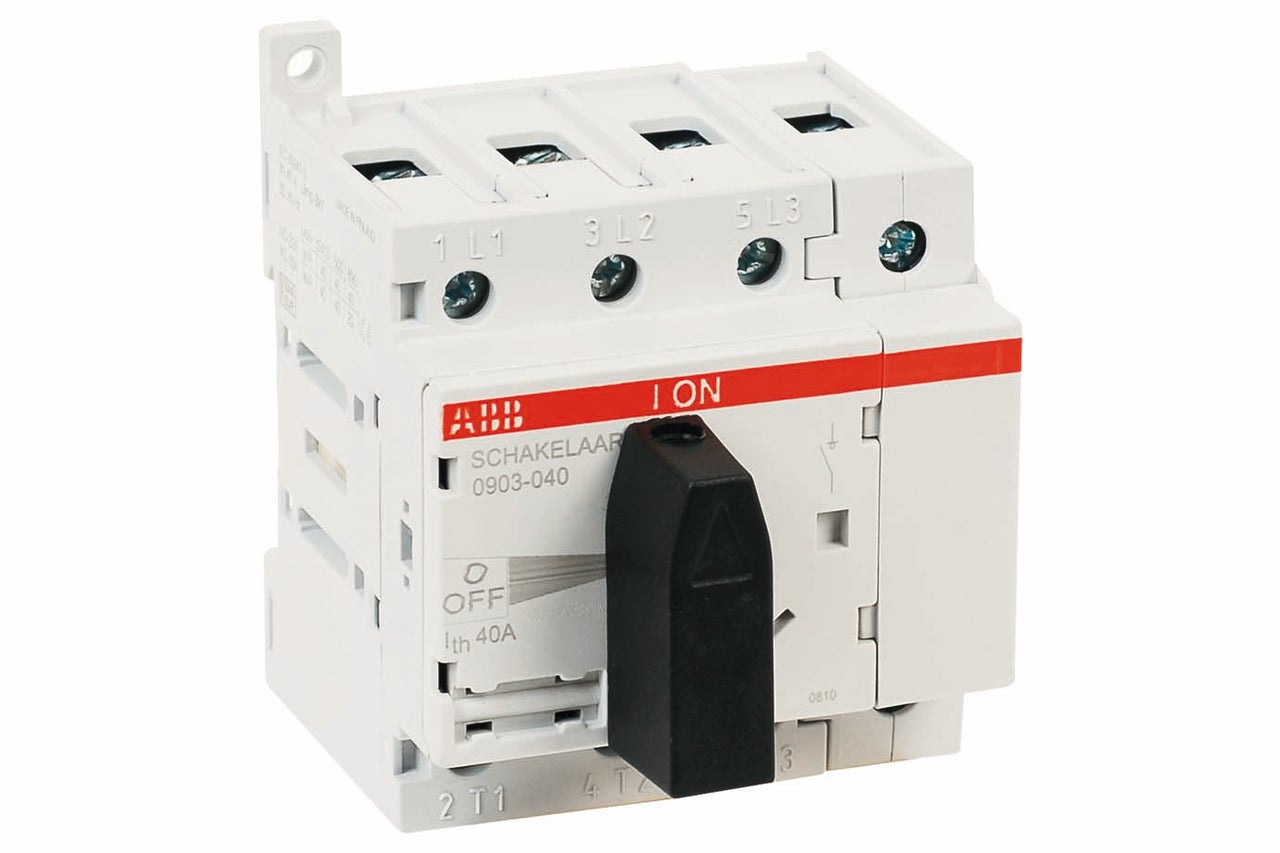

De hoofdschakelaar is het eerste onderdeel van de groepenkast. Met deze schakelaar schakel je de volledige stroomvoorziening van de installatie in één keer uit.
De hoofdschakelaar wordt gebruikt voor:
- het snel uitschakelen van de stroom bij noodsituaties.
- het veilig uitvoeren van werkzaamheden aan de elektrische installatie.
Er zijn twee soorten hoofdschakelaars:
- 1-fase hoofdschakelaar: een dubbelpolige schakelaar die zowel de fase als de nuldraad uitschakelt. Dit type wordt toegepast in de meeste woningen.
- 3-fase hoofdschakelaar: een vierpolige schakelaar die drie fasen en de nuldraad uitschakelt. Dit type wordt gebruikt bij zwaardere aansluitingen, bijvoorbeeld voor laadpalen, warmtepompen, werkplaatsen of bedrijfsgebouwen.

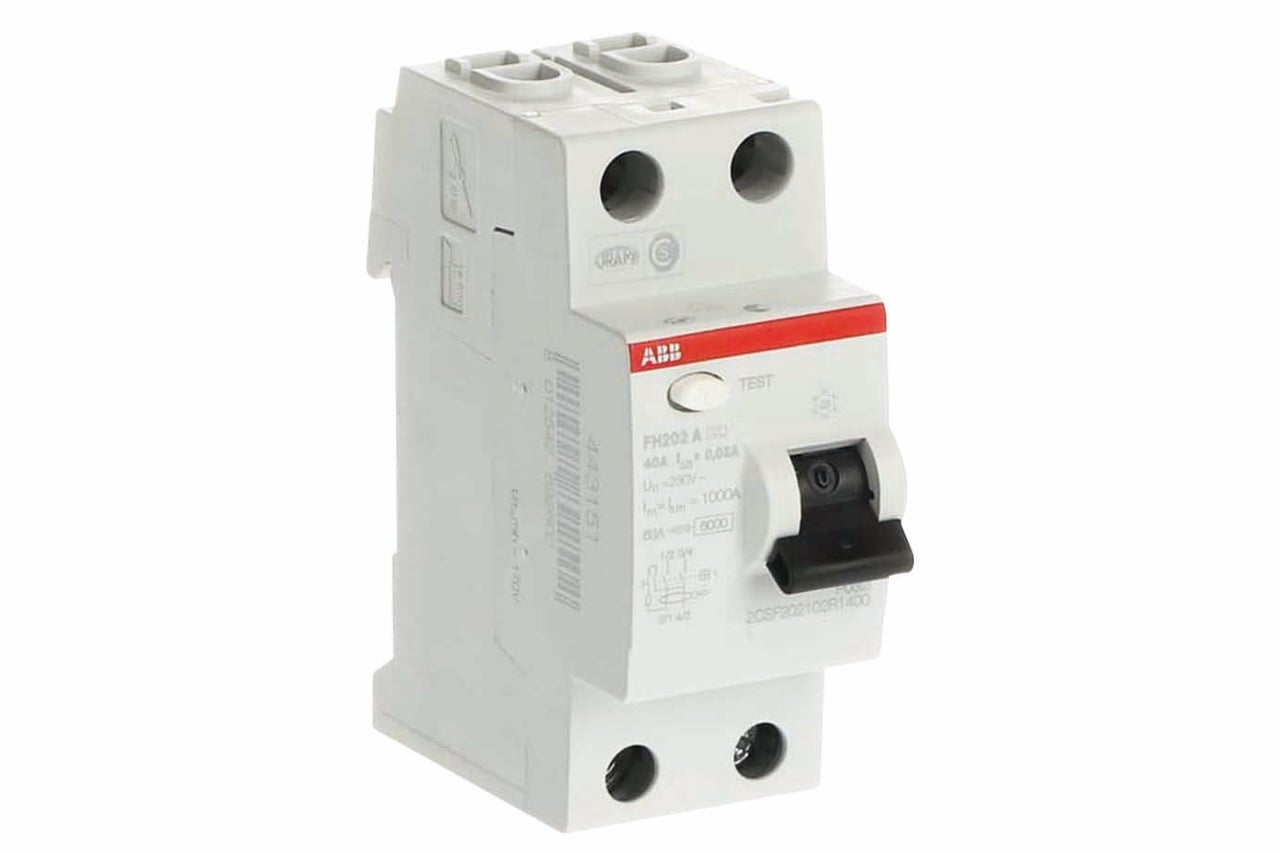

De aardlekschakelaar is onmisbaar voor een veilige elektrische installatie. Dit onderdeel detecteert stroomlekken en schakelt de stroom direct uit. Het werkt als volgt:
- het meet continu het verschil tussen de ingaande en uitgaande stroom.
- bij een verschil groter dan 30 mA (0,03 ampère afhankelijk van het soort aardlekschakelaar) schakelt het de stroom binnen ±0,2 seconden uit.
- dit voorkomt gevaarlijke situaties bij defecte apparaten of storingen in de elektrische installatie.
Moderne installaties hebben vaak meerdere aardlekschakelaars, elk verantwoordelijk voor maximaal 4 groepen.
Een aardlekautomaat combineert de functies van een aardlekschakelaar en een installatieautomaat in één apparaat. Deze zorgt ervoor dat een elektrische installatie wordt beschermd tegen lekstromen naar aarde én tegen overbelasting en kortsluiting.
Doordat beide functies in één behuizing zijn geïntegreerd, bespaart een aardlekautomaat ruimte in de groepenkast. Daarnaast biedt hij een complete beveiligingsoplossing voor afzonderlijke groepen, waardoor storingen beperkt blijven tot de betreffende groep.
Voordelen:
+ combinatie van aardlek- en overstroombeveiliging in één apparaat.
+ ruimtebesparend in de groepenkast.
+ bescherming tegen lekstroom, overbelasting en kortsluiting.
+ ideaal voor moderne elektrische installaties.
Nadeel:
- bij uitschakeling is niet direct zichtbaar of de oorzaak een lekstroom, overbelasting of kortsluiting is. Hierdoor is het opsporen van de storing minder eenvoudig.
Aardlekautomaten worden steeds vaker toegepast in nieuwe en gemoderniseerde installaties vanwege hun compacte bouw en complete beveiligingsfunctie.

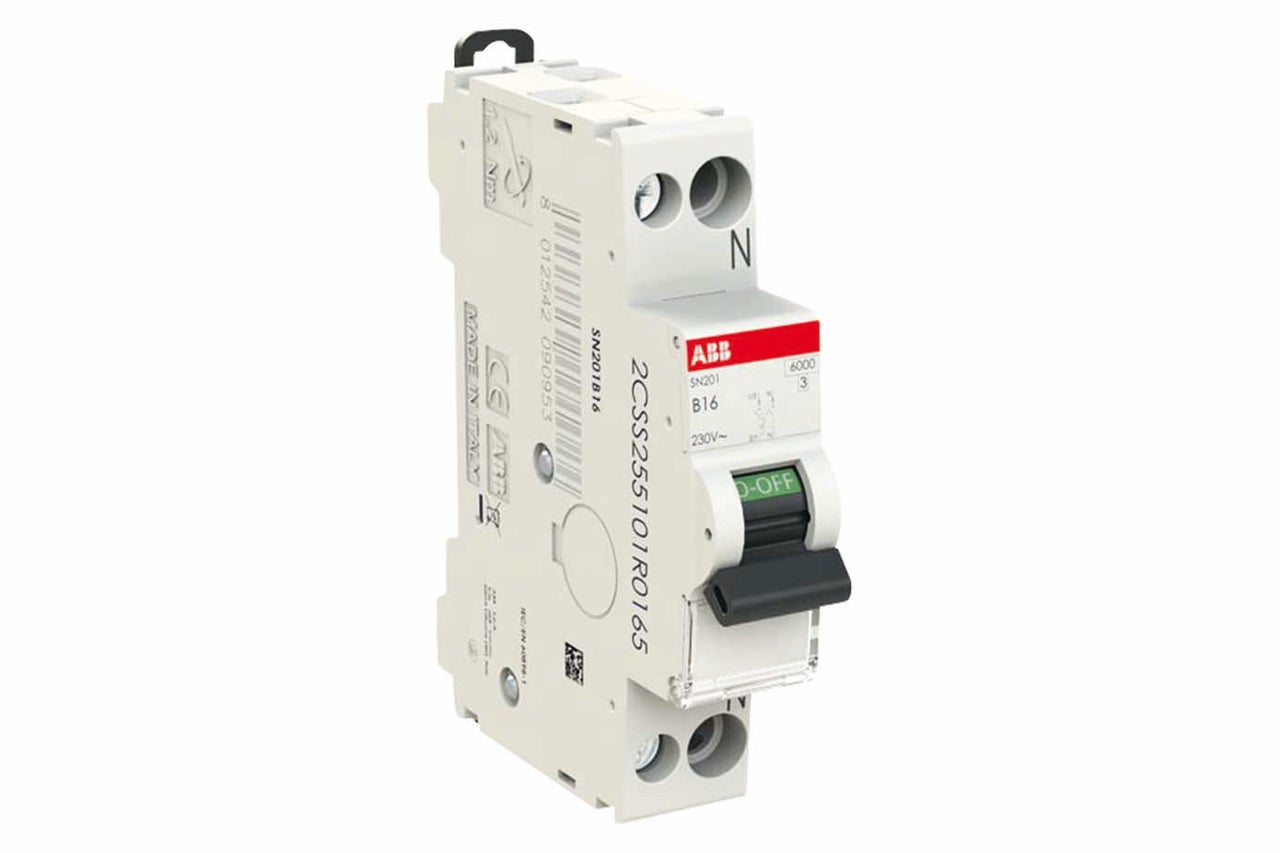

Installatieautomaten, ook wel groepsschakelaars of eindgroepen genoemd, beschermen individuele groepen tegen overbelasting en kortsluiting. Ze vervangen de ouderwetse smeltzekeringen (stoppen) en zijn eenvoudig te resetten na uitschakeling. Installatieautomaten hebben verschillende uitschakelkarakteristieken:
- B-karakteristiek: voor normale huishoudelijke toepassingen (verlichting, stopcontacten).
- C-karakteristiek: voor apparaten met een hogere inschakelstroom (motoren, compressoren).
- D-karakteristiek: voor zeer hoge inschakelstromen (lasapparatuur, grote motoren).
De meeste huishoudelijke groepen gebruiken 16A B-karakteristiek automaten.
Ga je elektrisch koken? Dan heb je vaak een speciale groep in de meterkast nodig. Welke groep geschikt is, hangt af van het vermogen van je kookplaat of elektrisch fornuis én van je netaansluiting.
Wanneer kies je voor een fornuisgroep?

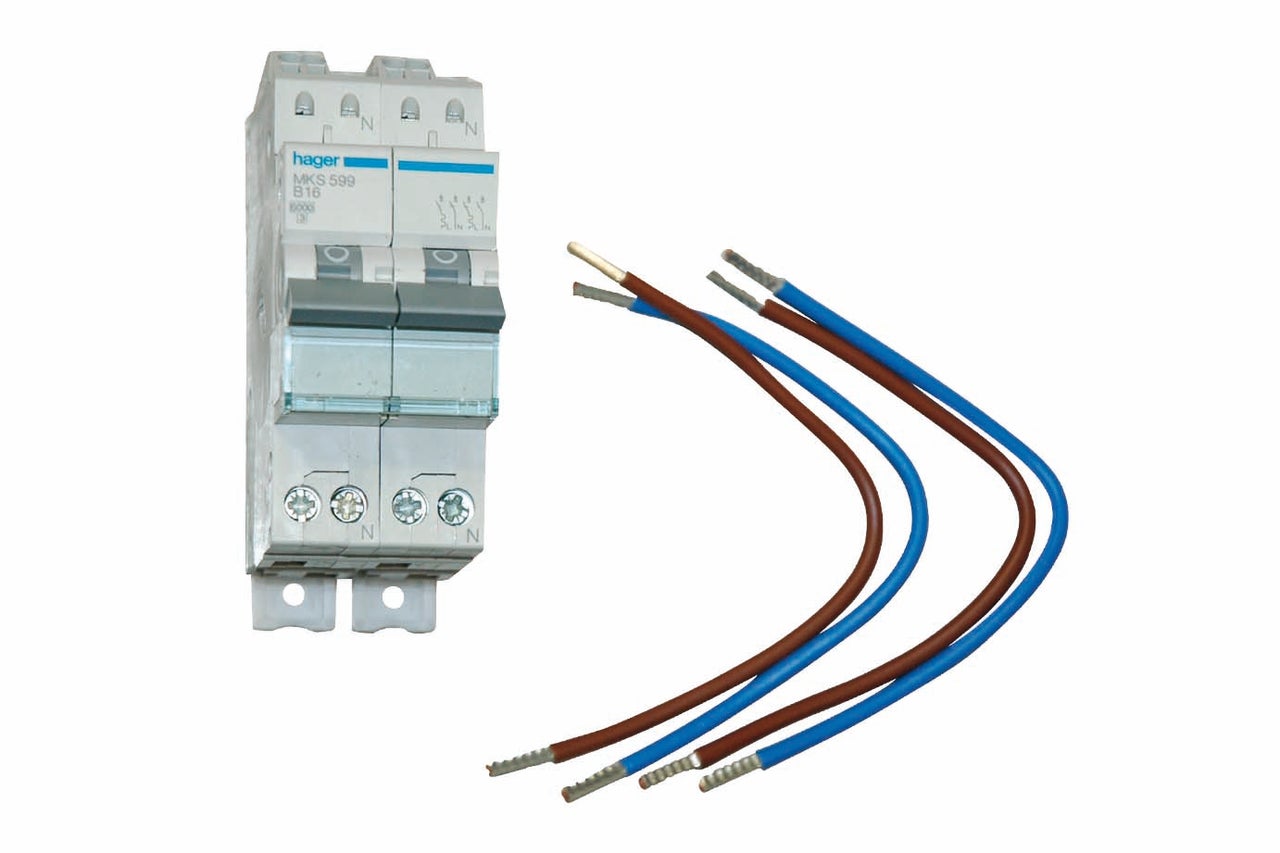

Voor kooktoestellen tot 7,4 kW wordt meestal een 1-fase fornuisgroep toegepast. Deze bestaat uit twee gekoppelde installatieautomaten van 16A die samen voldoende vermogen leveren voor de meeste inductiekookplaten en elektrische fornuizen.
Wanneer heb je een kookgroep nodig?
Heeft jouw kooktoestel een hoger vermogen dan 7,4 kW? Dan is een 3-fase kookgroep nodig. Hierbij wordt het vermogen verdeeld over drie fasen, zodat ook zwaardere kookapparatuur veilig en betrouwbaar kan worden aangesloten.
Perilex-aansluiting voor elektrisch koken
Een fornuisgroep wordt vrijwel altijd gecombineerd met een Perilex-aansluiting. Deze aansluiting is speciaal ontwikkeld voor elektrische kookapparatuur met een hoger stroomverbruik dan een standaard stopcontact kan leveren.
Welke groep heb je nodig?
Twijfel je welke groep geschikt is voor jouw situatie? Controleer dan het aansluitvermogen van jouw kookplaat of fornuis. Dit vind je in de handleiding of op het typeplaatje van het apparaat. Zo bepaal je eenvoudig of een fornuisgroep of een 3-fase kookgroep nodig is.

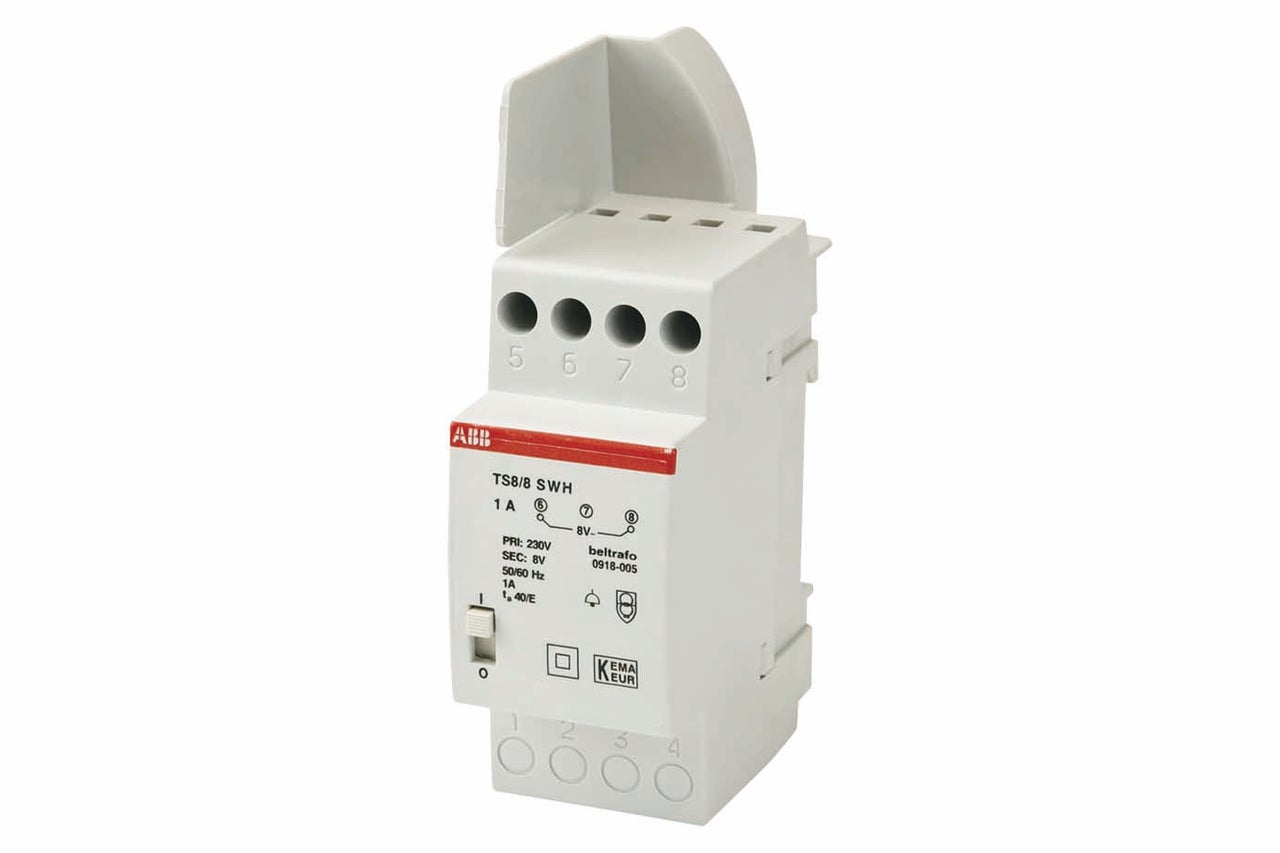

Een beltransformator is een onderdeel in de groepenkast dat de netspanning van 230 volt omzet naar een lagere spanning, meestal8 of 12 volt. Deze lagere spanning is nodig voor de veilige werking van deurbellen, gongen en intercomsystemen. De beltransformator zorgt ervoor dat deze apparaten betrouwbaar functioneren zonder rechtstreeks op de netspanning te zijn aangesloten.

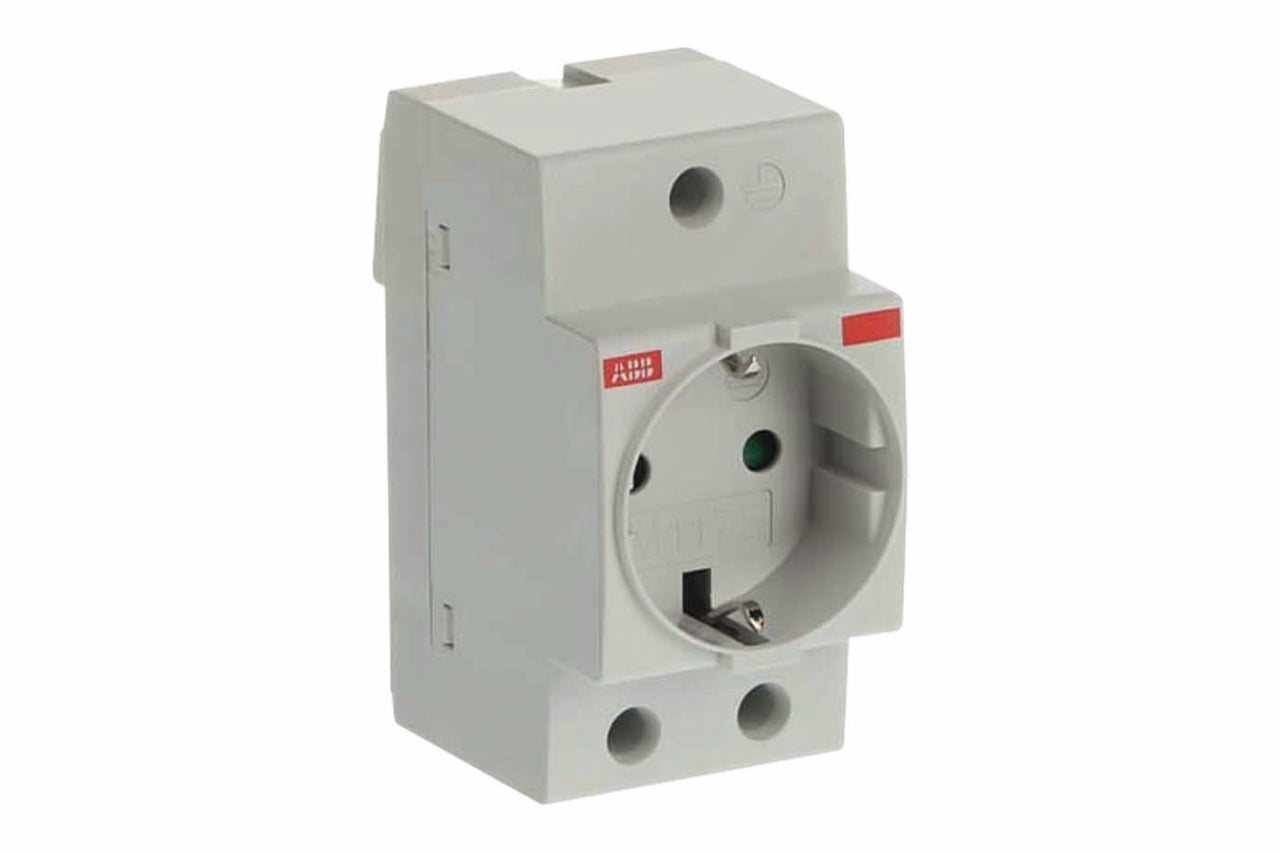

Een groepenkast stopcontact biedt een handig stroompunt in of bij de groepenkast. Het wordt vaak gebruikt voor meetapparatuur en tijdelijke stroomvoorziening tijdens onderhoud en installatiewerkzaamheden. Controleer altijd of het stopcontact is beveiligd door een aardlekschakelaar voordat je het gebruikt.
- 42,75 €*/ Stuks
31,40 €*/ Stuks- 43,60 €*/ Stuks
10,90 €*/ Stuks
47,25 €*/ Stuks
43,60 €*/ Stuks
7,15 €*/ Stuks
Groepenkast uitbreiden of vervangen?
Heb je extra groepen nodig voor een laadpaal, zonnepanelen, een warmtepomp of een nieuwe keuken? Dan is het belangrijk om te bepalen of je bestaande groepenkast nog voldoet.
Uitbreiden is vaak mogelijk wanneer:
- de groepenkast voldoende vrije ruimte heeft.
- de installatie technisch in goede staat is.
- de groepenkast voldoet aan de huidige veiligheidsnormen.
- Alleen extra groepen of componenten nodig zijn.
Vervangen is vaak de beste keuze wanneer:
- De groepenkast verouderd is.
- Er geen hoofdschakelaar aanwezig is.
- Er onvoldoende ruimte is voor uitbreiding.
- Je overstapt naar een zwaardere elektrische installatie.
- De groepenkast niet meer voldoet aan de huidige eisen.
ABB Hafonorm groepenkasten
ABB Hafonorm groepenkasten blinken uit in veiligheid, betrouwbaarheid en flexibiliteit. Het voorbedrade unieke Busboard®-systeem maakt installatie en uitbreiding eenvoudiger dan ooit. Componenten als installatie-automaten, aardlekautomaten en beltransformator klik je hier moeiteloos op, zonder schroeven. Dankzij dubbele insteekklemmen monteer je de afgaande bedrading snel en foutloos. Uitbreiden is een kwestie van klikken in plaats van monteren, en dat levert tijdwinst én extra veiligheid op.
Veelgestelde vragen over een groepenkast
De juiste groepenkast hangt af van het aantal apparaten en het vermogen dat je in huis gebruikt. Voor de meeste woningen zijn 8 tot 12 groepen voldoende.
Heb je een laadpaal, warmtepomp of zonnepanelen? Dan zijn vaak extra groepen nodig en kan een 3-fase groepenkast een geschikte keuze zijn. Zo beschik je over voldoende capaciteit voor je elektrische installatie.
Vervanging is vaak nodig als de groepenkast verouderd is, onvoldoende capaciteit heeft of niet meer voldoet aan de huidige veiligheidseisen. Ook bij grote uitbreidingen kan vervanging noodzakelijk zijn.
Ja, als de bestaande groepenkast voldoende ruimte biedt en technisch geschikt is. Laat altijd door een erkend installateur beoordelen of uitbreiding mogelijk is.
Nee. Werkzaamheden aan een groepenkast vereisen specialistische kennis en moeten worden uitgevoerd door een erkend elektrotechnisch installateur.
