In een taatsdeurset zitten de volgende onderdelen:
- 1 taatsdeur (A)
- 1 bovenste scharnierplaat (B)
- 1 onderste scharnierplaat (C)
- 2 handgrepen (D)
- Bevestigingsschroeven (voor hout en beton)
- Inbussleutels
Wat is een taatsdeur?
Een taatsdeur van staal en glas is niet zomaar een deur, het is een echte blikvanger in je interieur. Dankzij het strakke design en het transparante glas geef je je woning een moderne, open uitstraling. Ideaal om ruimtes van elkaar te scheiden, zonder het gevoel van ruimte te verliezen.
Wat is het mooie ervan? Deze deur is ontworpen voor een eenvoudige montage. Het scharnier zit al in de deur verwerkt. Je hoeft alleen een gat bovenaan in het kozijn te maken en vier gaatjes van 30 mm diep in de vloer te boren. Let op: heb je vloerverwarming? Controleer dan goed waar je boort!
Of je nu een stijlvolle doorgang wilt maken tussen de hal en woonkamer, een rustige werkplek wilt creëren, of een kleine woning slim wilt indelen, met een taatsdeur zit je goed. Flexibel, stijlvol én makkelijk te plaatsen. Aan de slag!
PERTURA taatsdeur
Montagetips
- Check goed of er geen vloerverwarming is. Er moet namelijk tot 30 mm in de vloer geboord worden.
- Volg nauwkeurig de handleiding. Alle afmetingen zijn universeel. Meet tot op de millimeter nauwkeurig bij voorkeur met een
- Controleer goed de draagkracht van de muur en het plafond.
- Voor de montage zijn twee boren nodig: een Ø 10 mm boor met een boordiepte van 30 mm en een Ø 20 mm boor met een boordiepte van 20 mm.
- Plaats eerst de plafondpin en daarna de voetplaat. In de voetplaat zitten verstel mogelijkheden.
- Het draaimechanisme en omslagpunt zijn te stellen doormiddel van het hydraulische scharnier. Bediening hiervan staat in de montagehandleiding.
- Draait de deur na montage open in plaats van dicht, dan zit deze verkeerd om. Dan moet je de deur nog even omdraaien.
Onderhoudstip!
Maak de stalen deuren niet schoon met veel water. Dit kan zorgen voor roest. Gebruik eventueel een licht vochtige doek. Maak het daarna goed droog en zorg dat er geen druppels tussen de glaslatten lopen.
Dit heb je nodig voor je project
Taatsdeur plaatsen: stap voor stap
1

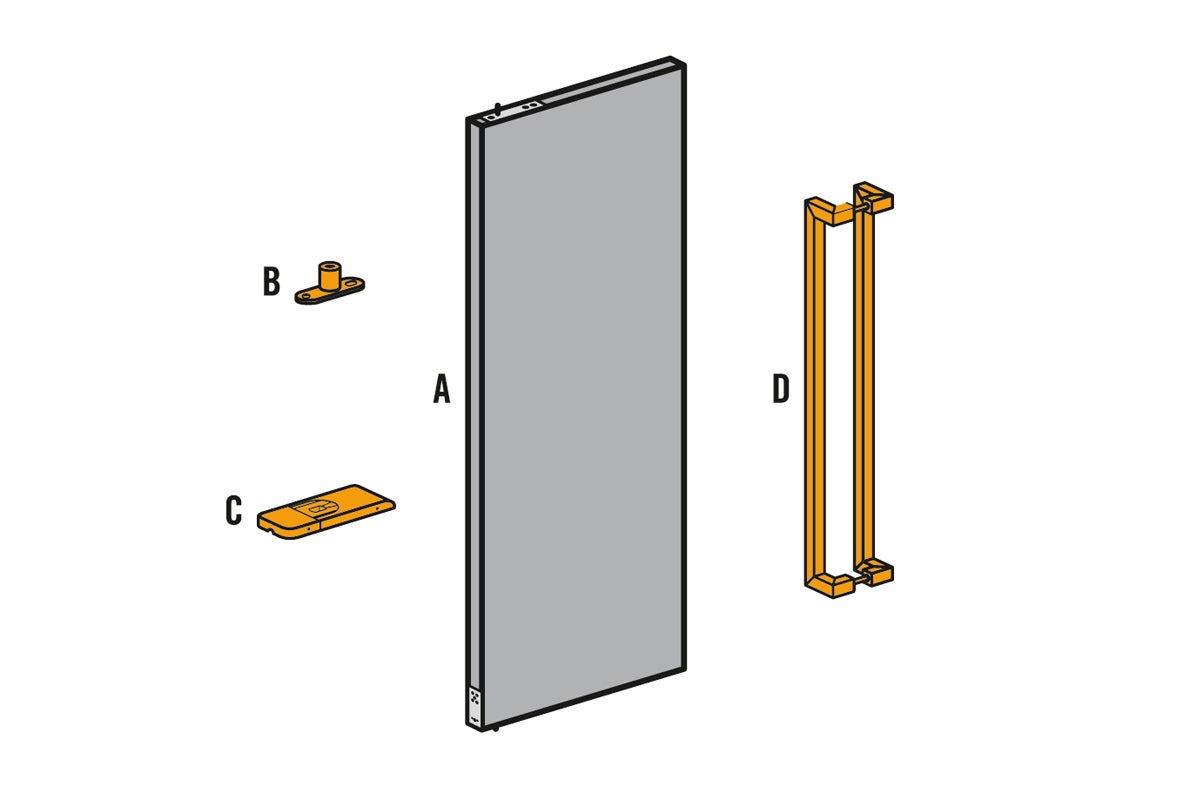

De geleverde onderdelen
2

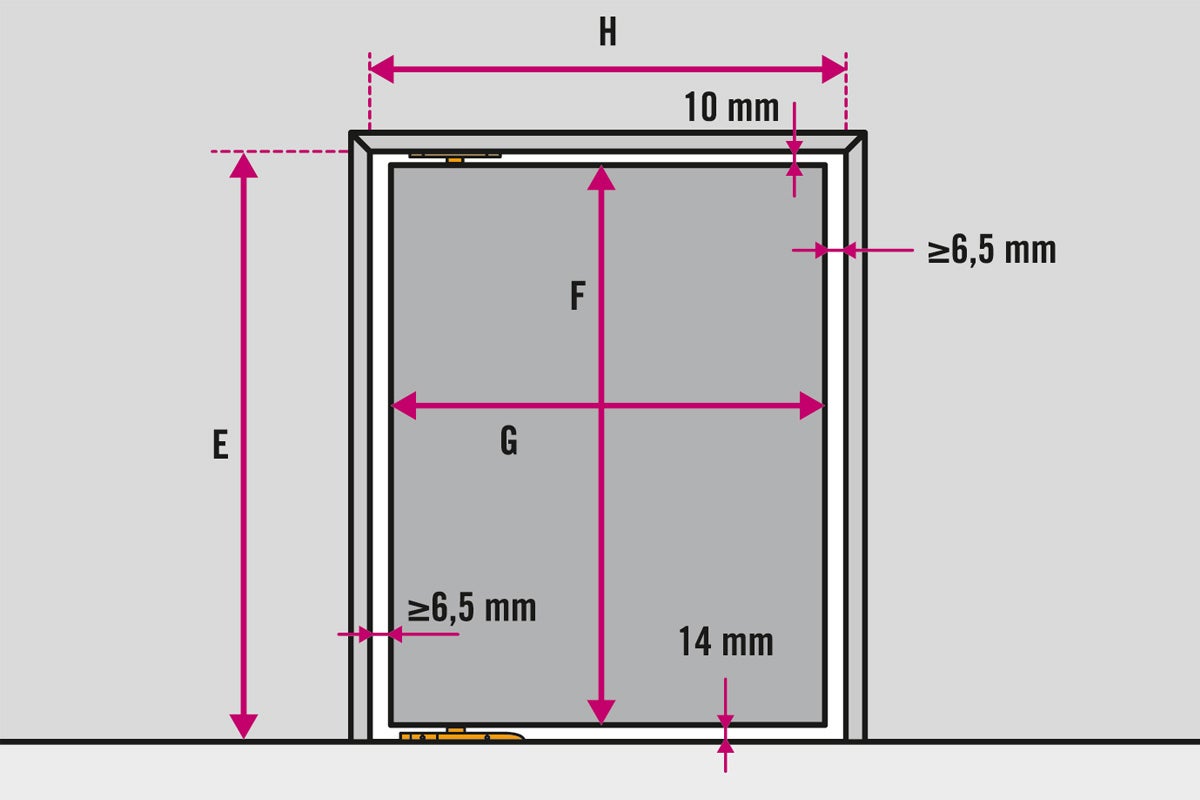

Deurhoogten voorbereiden
Meet de maten zorgvuldig op en zorg dat de opening de juiste afmetingen heeft voor soepele montage.
- F: hoogte van de deur
- E: hoogte opening (F + 24 mm)
- H: breedte deur
- G: breedte opening (H + 13 mm)
3
Gaten markeren voor de scharnieren
Teken de boorposities nauwkeurig af op de vloer. Gebruik een boor waarmee je gaten kunt maken van Ø 10 mm. Meet 19,4 mm vanaf de muur en markeer de eerste rij gaten. Zorg voor een afstand van 86 mm tussen de twee sets gaten in de breedte, en 28 mm tussen de rijen in de hoogte. Pak een waterpas om te controleren of alles recht zit. Zo voorkom je scheve montage.
4

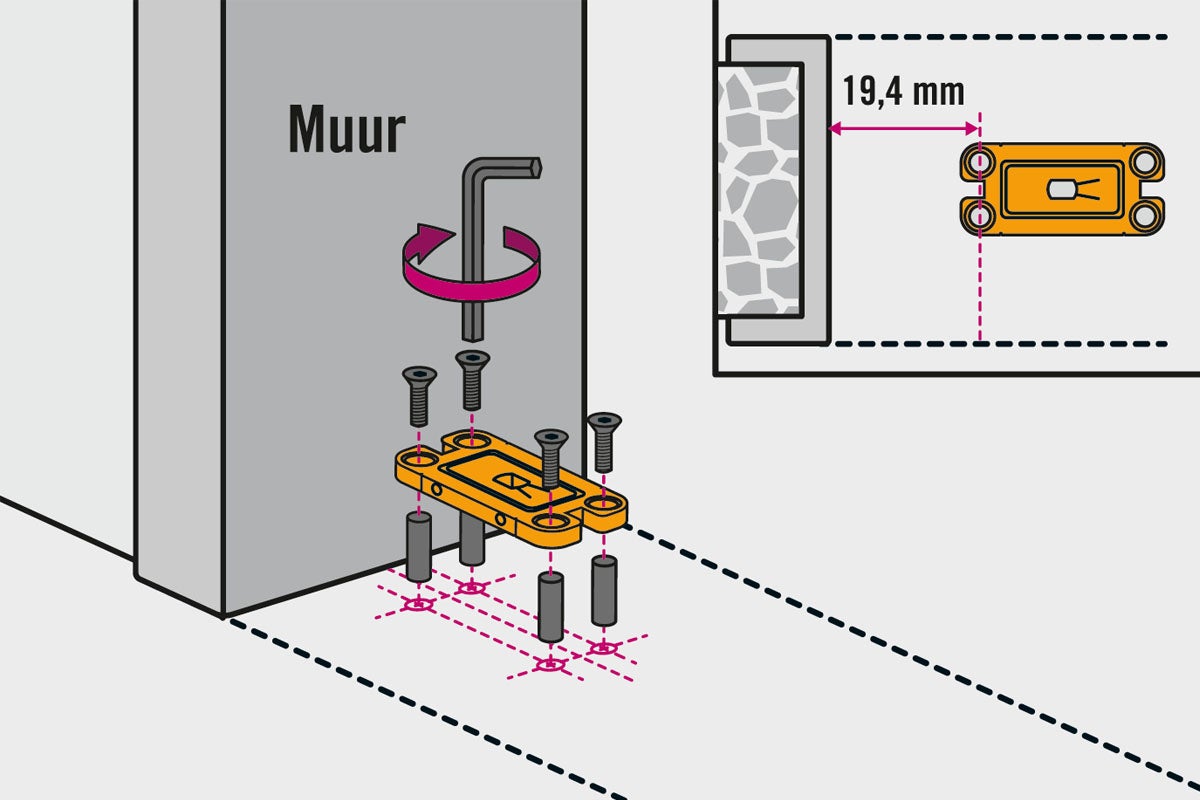

Gaten boren in de vloer
Boor vier gaten in de vloer op de juiste plek: 19,4 mm vanaf de muur. Gebruik een boor van Ø 10 mm en 30 mm diep. Plaats daarna de pluggen en schroeven erin. Vervolgens zet je de scharnier en draai alles stevig vast met een inbussleutel. Zorg dat de plaat goed aansluit op de vloer, zodat er geen speling is.
5

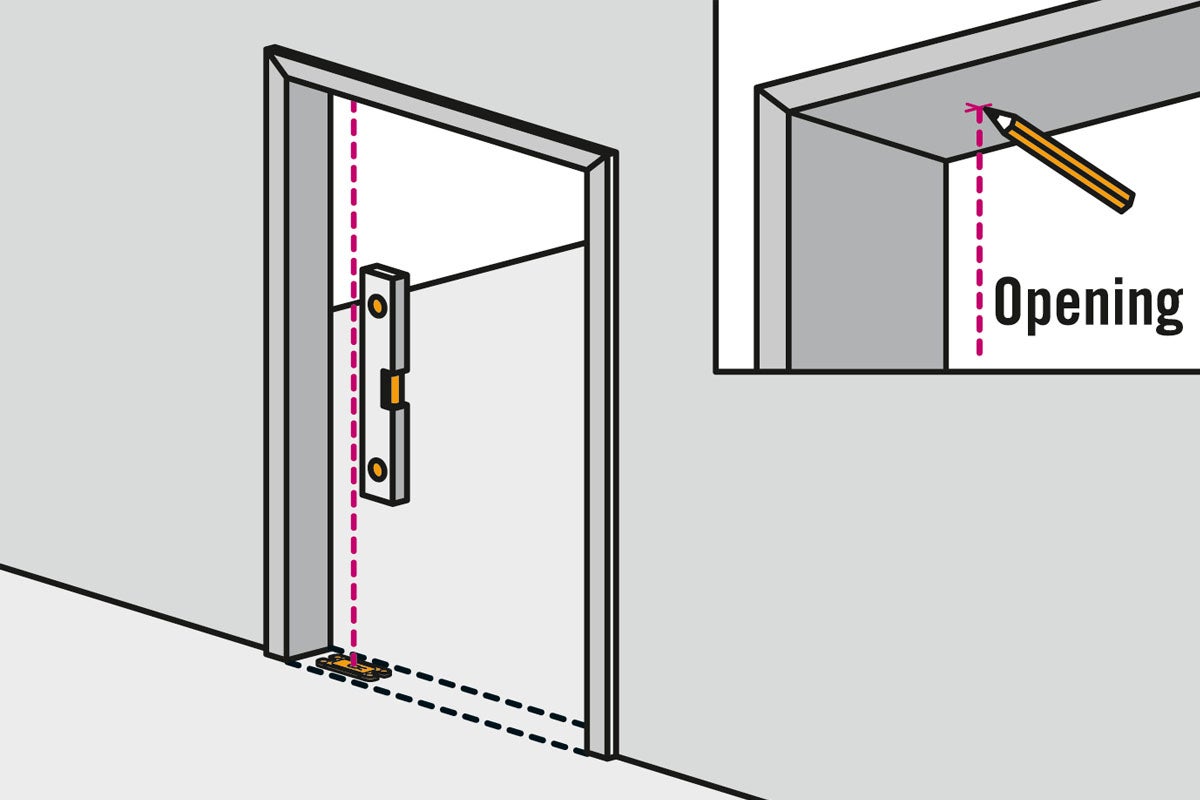

Gaten markeren op het kozijn
Teken de boorposities op het kozijn met een potlood. Gebruik een waterpas om ervoor te zorgen dat de markeringen kaarsrecht zijn.
6

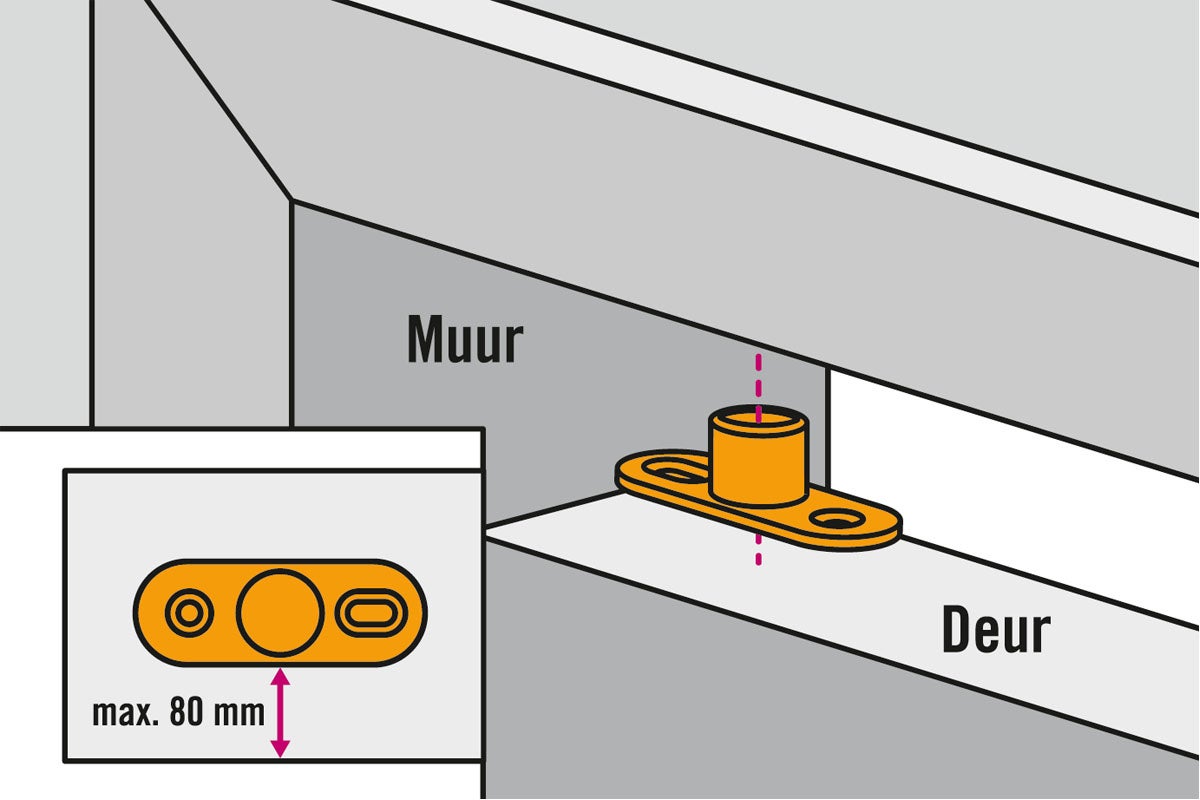

Bovenste scharnierplaat positie markeren
Markeer de positie van de bovenste scharnierplaat op de bovenzijde van het kozijn en op de deur.
Let op dat de afstand niet meer dan 80 mm van de rand bedraagt.
7

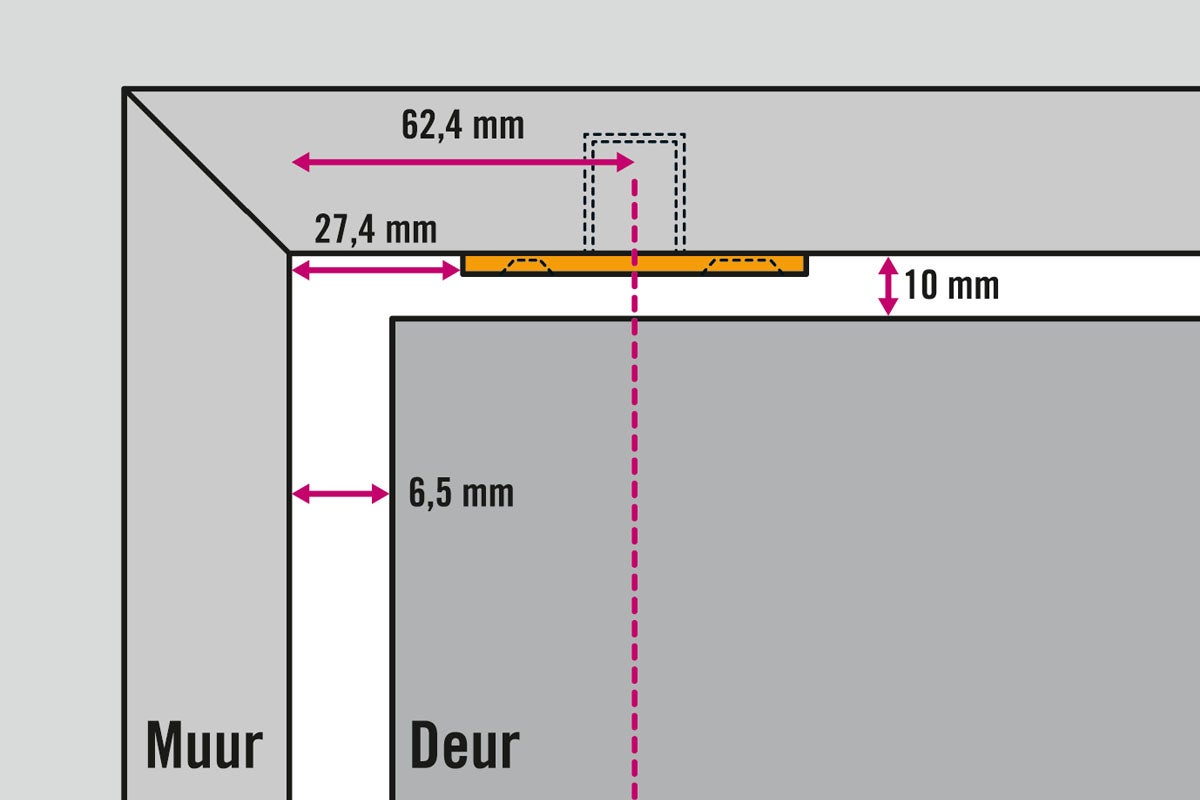

Bovenste scharnierplaat gaten afmeten
Meet nauwkeurig waar de gaten voor de bovenste scharnierplaat moeten komen.
- 62,4 mm vanaf de bovenrand van de deur
- 27,4 mm vanaf de zijkant
- Gaten: Ø 20 mm, 20 mm diep
Teken de boorpunten af met een potlood. Controleer met een meetlint of alles klopt.
8

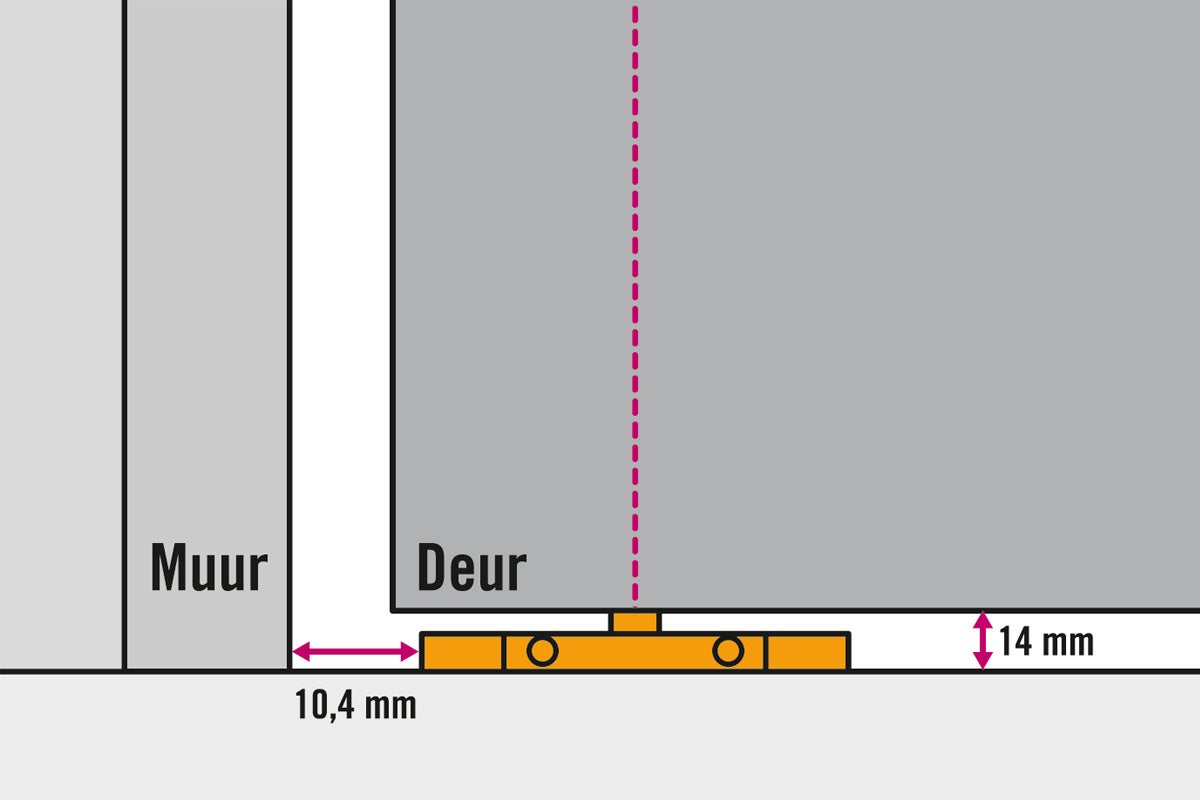

Onderste scharnierplaat gelijk
Markeer de boorposities van de bovenste scharnierplaat gelijk aan die van de onderste scharnierplaat.
- 10,4 mm vanaf de muurzijde
- 14 mm vanaf de onderkant van de deur
9

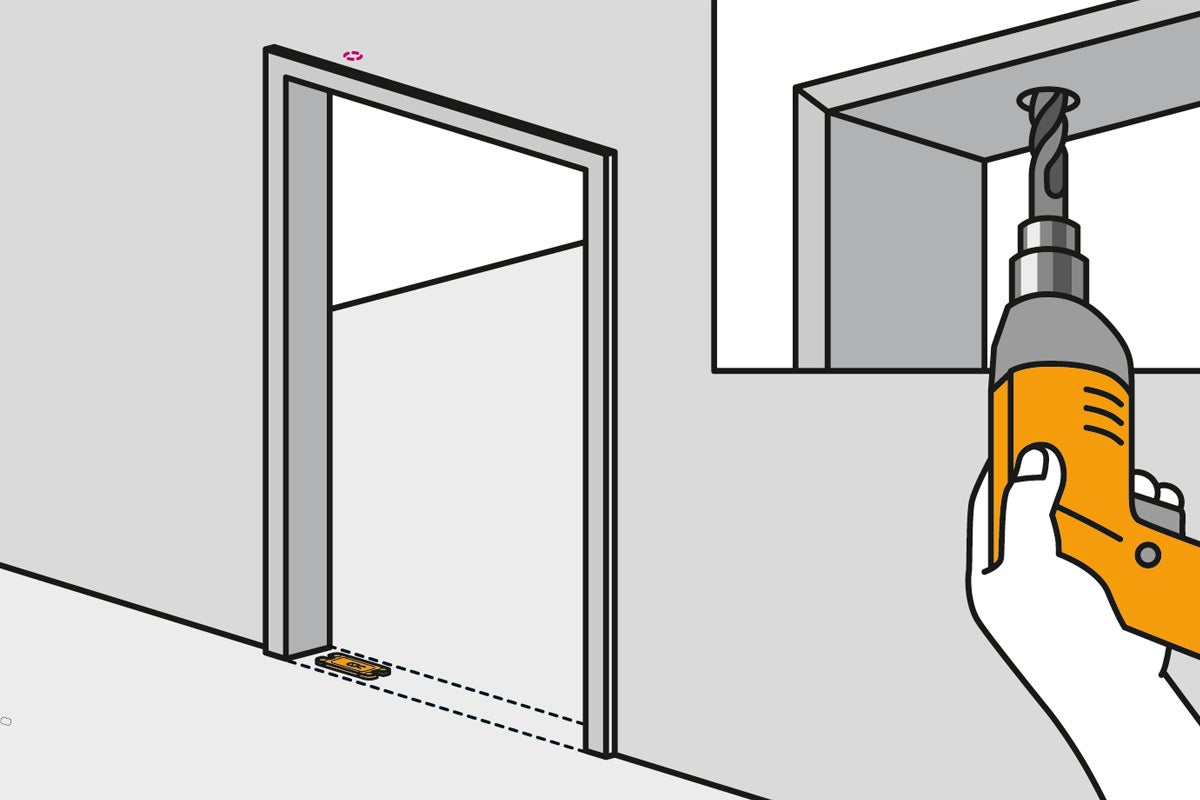

Gaten boren in de muur
Boor de gaten in het kozijn volgens de markeringen. Gebruik voor de kleine gaten een boor van Ø 10,0 mm en voor de grotere gaten een boor van Ø 20,0 mm.
10

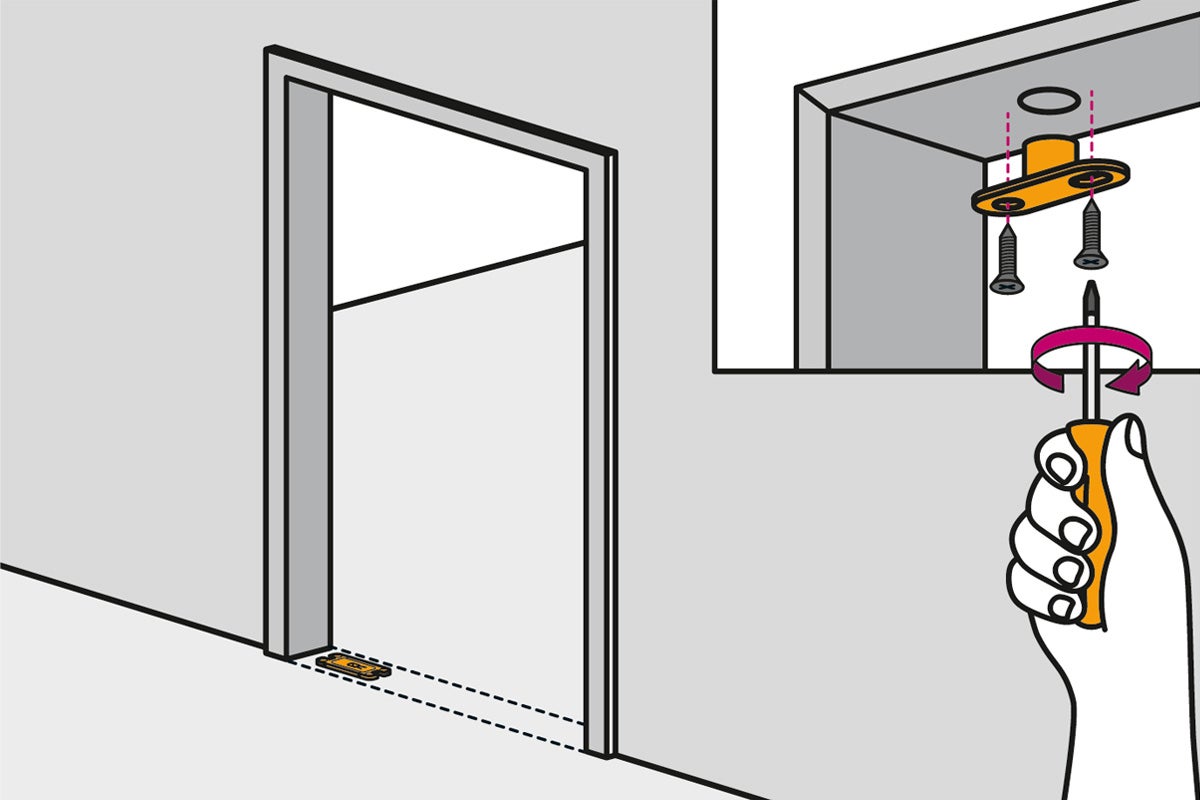

Bovenste scharnierplaat bevestigen
Bevestig de bovenste scharnierplaat in het kozijn. Gebruik een schroevendraaier en zet vast met de meegeleverde hout- of betonschroeven.
11

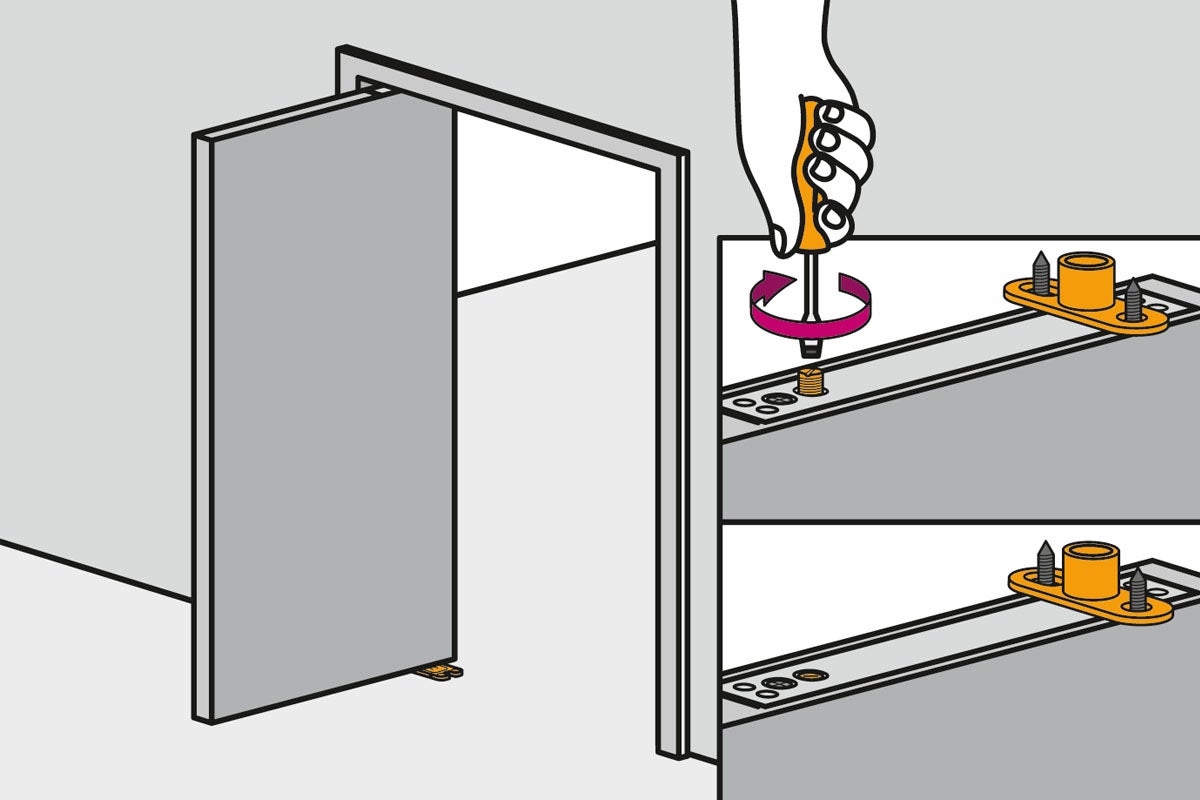

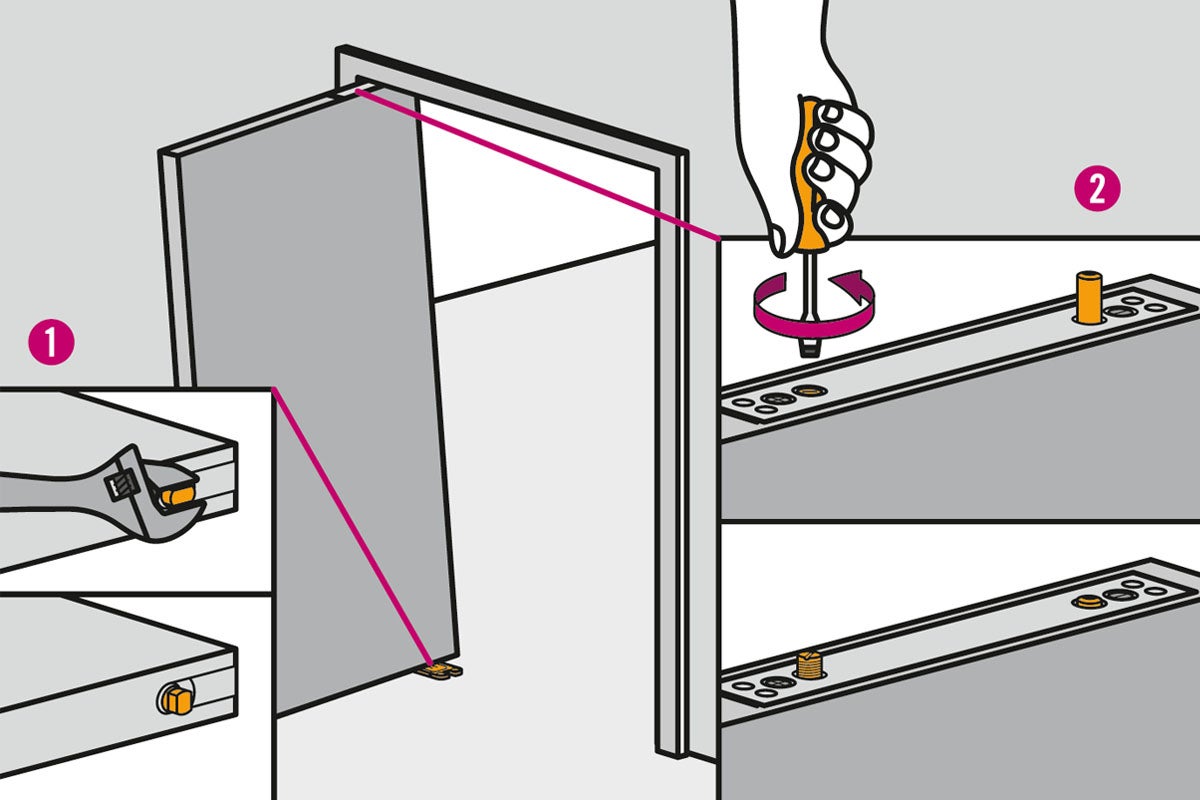

Schroeven losdraaien
Draai de schroeven boven op de deur los zodat de metalen pen naar binnen wordt ingetrokken. Hierdoor kan de deur correct in de bovenste scharnierplaat geplaatst worden. Gebruik hiervoor een schroevendraaier en eventueel de meegeleverde inbussleutel. Zodra de pen ingetrokken is, kan de deur eenvoudig in de opening worden gepositioneerd.
12
Schroeven vastdraaien
Draai de schroeven weer vast, zodat de metalen pen omhoogkomt en in de bovenzijde van het scharnier valt. Hierdoor wordt de deur stevig in het draaipunt gefixeerd. Controleer dat de pen volledig in het bovenscharnier zit zodat de deur stabiel en veilig draait.
13
Deur uitlijnen en horizontaal afstellen

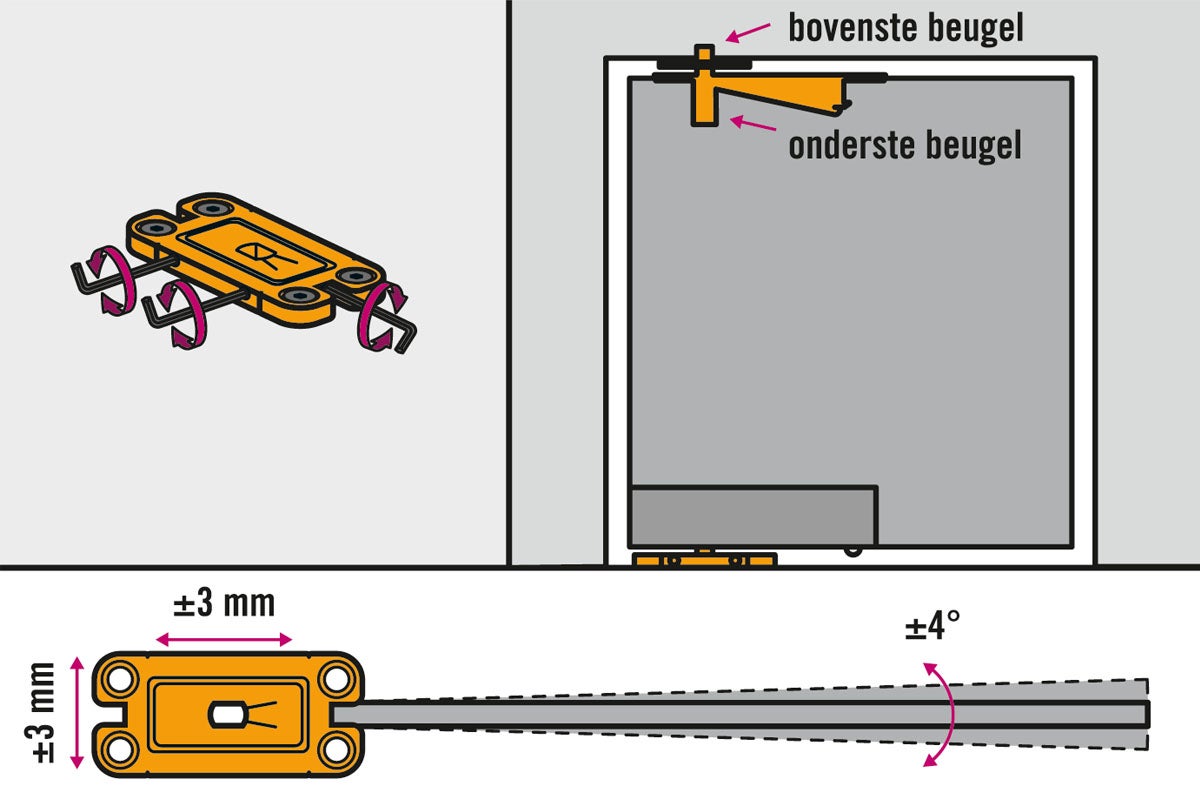

Zorg dat de deur recht hangt. Verstel de bovenste en onderste brackets tot alles netjes is uitgelijnd. Als je een tweede deur ernaast wilt plaatsen, controleer dan bij 0° of de deur gelijk loopt met de andere deur. Zo niet, stel dan bij! Je kunt hierbij kleine aanpassingen doen:
- maximaal ±3 mm naar links/rechts en omhoog/omlaag,
- maximaal ±4° draaihoekcorrectie.
14

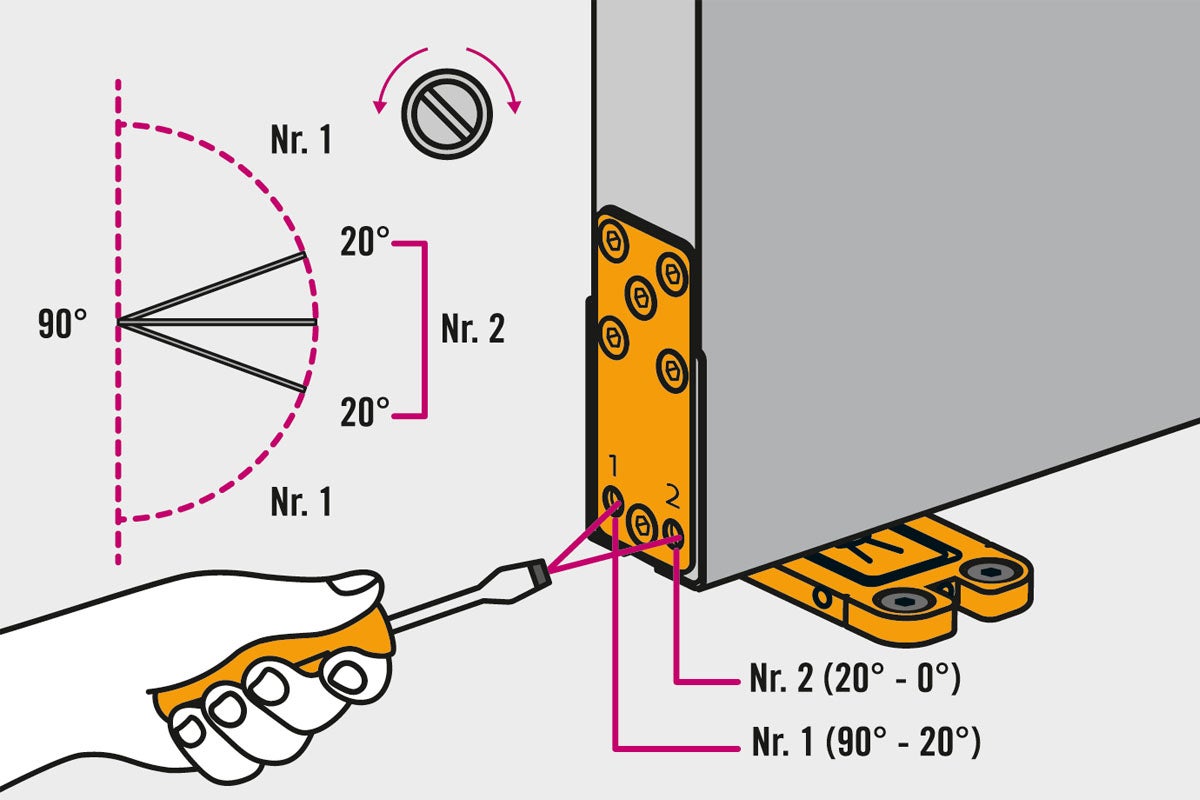

Sluitsnelheid van de deur afstellen
Stel de snelheid van het sluiten van de deur in door de twee snelheidsventielen te verstellen:
- Snelheid Nr. 1 (90° - 20°): dit regelt de eerste sluitfase vanaf het volledig openstaan tot ongeveer 20°.
- Snelheid Nr. 2 (20° - 0°): dit regelt de laatste sluitfase tot de deur volledig dicht is.
Gebruik een schroevendraaier en draai de ventielen in kleine stappen van ¼ slag:
- Met de klok mee (–): langzamer sluiten
- Tegen de klok in (+): sneller sluiten
Test telkens na een kleine aanpassing om te zorgen dat de deur soepel en gecontroleerd sluit, zonder te hard dicht te vallen.
15

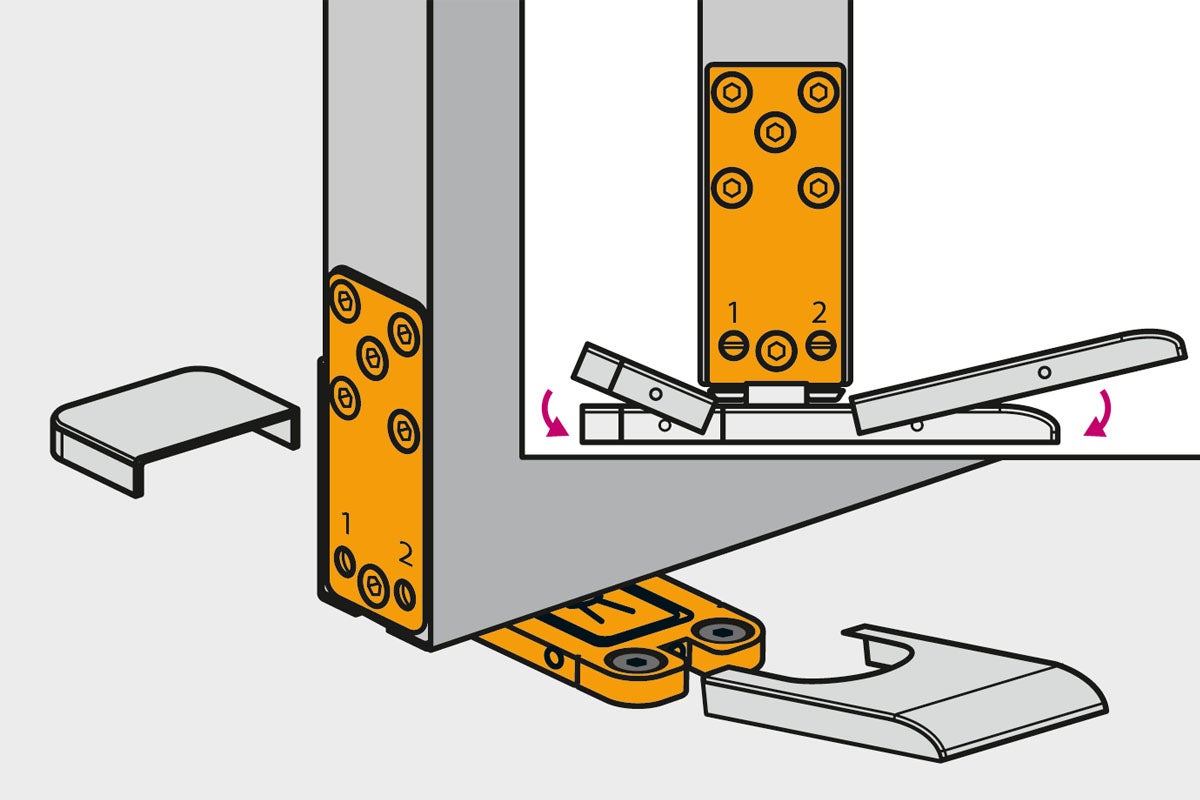

Afdekplaat monteren over onderste scharnierplaat
Plaats de zwarte stalen afdekplaat over het onderste scharnier van de deur. Klik of schuif de kap stevig op zijn plaats zodat het scharnier netjes wordt afgedekt en beschermd. Dit geeft een afgewerkte en nette uitstraling, terwijl de bewegende onderdelen veilig afgeschermd blijven.
16

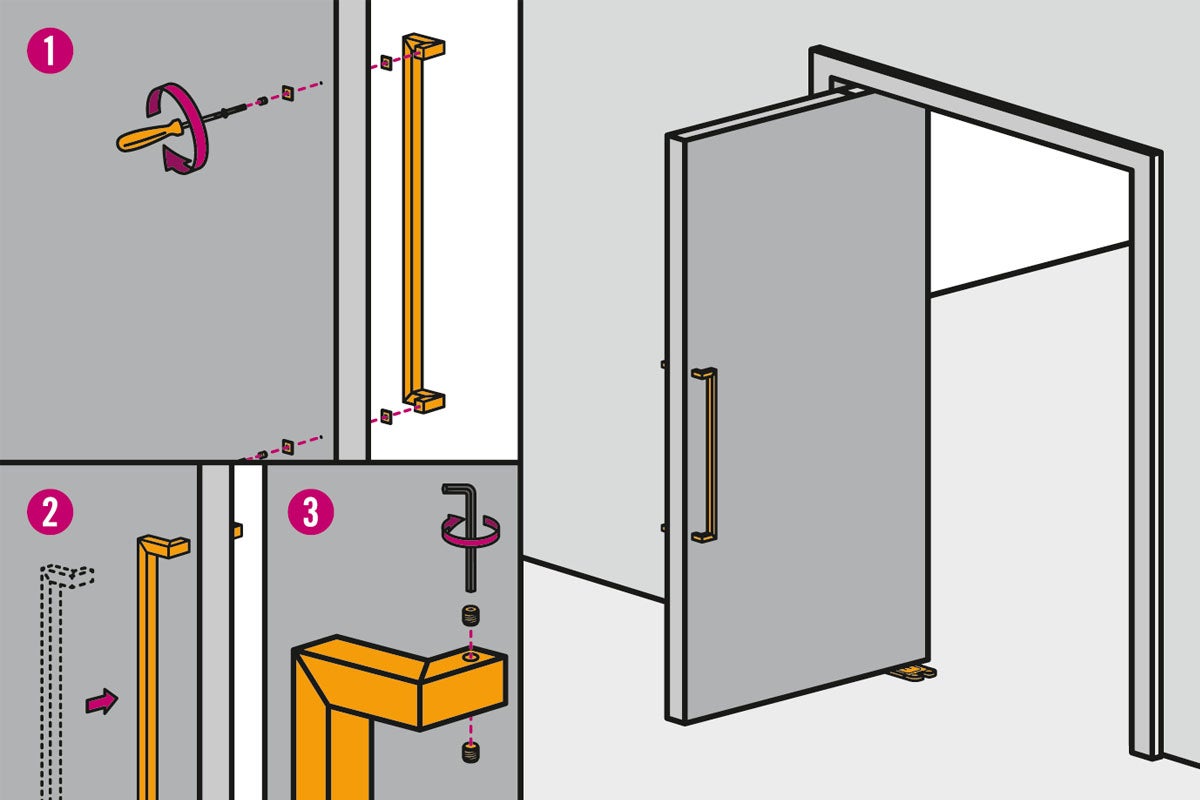

Handgreep bevestigen
- Boor de gaten voor volgens de aangegeven posities op de deur.
- Plaats de handgreep aan de buitenzijde van de deur en schuif de bevestigingsschroeven door de voorgeboorde gaten.
- Draai de schroeven aan de binnenzijde stevig vast met de meegeleverde inbussleutel.
Controleer of de handgreep goed vastzit en recht gemonteerd is. Nu is de taatsdeur klaar voor gebruik en eenvoudig te openen en te sluiten.
